      ZRSN電動雙座調節閥

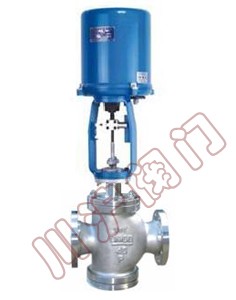

      ZRSN電動雙座調節閥(配3810執行器）

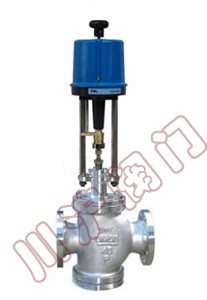

ZDSN電動雙座調節閥(配PS執行器）





ZRSN電動雙座調節閥(配3810執行器）
ZDSN電動雙座調節閥(配PS執行器）





      一、電動雙座調節閥 概述



  　　電動雙座調節閥,由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點�？刂凭群托阅鼙菵KZ型有明顯提高。雙座閥不平衡力小、允許壓差大、流通能力大等特點，適用于泄漏要求不嚴、壓差較大的干凈介質場合。廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。



      二、電動雙座調節閥 主要零件材料及結構圖





    1
    閥體
    WCB
    CF8
    CF8M
    CF3M





    2
    閥座
    304
    304
    316
    316L




    3
    閥芯
    304
    304
    316
    316L




    4
    導向套
    WCB
    CF8
    CF8M
    CF3M




    5
    閥蓋
    WCB
    CF8
    CF8M
    CF3M




    6
    填料
    PTFE/柔性石墨




    7
    彈簧
    65Mn
    304
    316
    316L




    8
    螺母
    304
    304
    316
    316L




    9
    閥桿
    304
    304
    316
    316L





      三、電動雙座調節閥 閥蓋形式



       注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。

  高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。

  波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。

  低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。


      四、電動雙座調節閥 主要技術參數





    公稱通徑DN（mm）
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300




    額定流量系數

      (KV)
    直線
    7.6
    12.1
    19.4
    30.3
    48.3
    75.9
    121
    194
    302
    484
    759
    1210
    1936




    等百

      分比
    6.9
    11
    17.6
    27.5
    44
    69.3
    110
    176
    275
    440
    693
    1100
    1760




    額定行程L（mm）
    16
    25
    40
    60
    100




    公稱壓力PN（MPa）
    1.6? 2.5?    4.0? 6.4




    執行機構型號
    PSL
    201/202
    204
    208
    312
    320




    3810L
    3810LSA-08
    3810LSA-20
    3810LSB-30
    3810LSB-50
    3810LSC-65




    固有流量特性
    直線、等百分比




    固有可調比
    30:1




    工作溫度t（℃）
    普通型：鑄鋼-40-250；鑄不銹鋼-60-250??? 散熱型：鑄鋼-40-450；鑄不銹鋼-60-450




    輸入信號
    0-10mADC、4-20mADC、220VAC（開關信號）




    電源電壓
    220VAC? 50Hz






      五、電動雙座調節閥 電動執行機構


       1、電動執行機構主要性能指標參數





      型號
      額定輸出力N
      速度mm/s
      技術參數




      PSL
      381L
      PSL
      381L
      PSL
      381L
      PSL
      381L




      201
      381LSA-08

        381LXA-08
      1000
      800

        800
      0.25
      4.2

        4.2
      電源：AC220V 50Hz

        輸入信號：DC4-20mA

        DC1-5V

        (信號線用屏蔽線)

        輸出信號：DC4～20mA

        防護等級：IP67

        帶手輪


      電源：AC220V 50Hz

        輸入信號：DC4-20mA

        DC1-5V

        (信號線用屏蔽線)

        輸出信號：DC4～20mA

        防護等級：相當IP55

        隔爆標志：ExdⅡBT4

        帶手柄




      202
      381LSA-20

        381LXA-20
      2000
      2000

        2000
      0.50
      2.1

        2.1




      204
      381LSB-30

        381LXB-30
      4500
      3000

        3000
      0.50
      3.5

        3.5




      208
      381LSB-50

        381LXB-50
      8000
      5000

        5000
      1.00
      1.7

        1.7




      312
      381LSC-65
      12000
      6500
      0.60
      2.8




      325
      381LSC-99
      25000
      10000
      1.0
      2.0








      2、主要性能指標





    項目
    指標值




    基本誤差％
    配3810L±2.5； 帶定位器 ±1.0




    回差％
    配381L ±2.0； 配PSL±1.0




    死區％
    1.0




    始終點偏差％
    電開
    始點
    ±2.5




    終點
    ±2.5




    電關
    始點
    ±2.5




    終點
    ±2.5




    可調范圍
    30：1




    額定行程偏差％
    2.5




    泄量量L/H
    符合JB/T7387-94 IV級 小于閥的額定容量×10-4






      3、允許壓差





    公稱通徑
    20
    25
    40
    50
    65
    80
    100
    150
    200
    250
    300




    閥座直徑
    10
    12
    15
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300




    執行機構
    允許壓差△P（MPa）




    配PSL
    PSL202
    6.4
    6.4
    6.4
    4.90
    3.14
    1.92
    1.23
    0.78












    PSL204





    4.31
    2.76
    1.76
    1.04
    0.69
    0.44









    PSL208








    1.86
    1.23
    0.78
    0.50
    0.35
    0.20






    PSL320











    ?1.26
    0.87
    0.49
    0.32
    0.22




    配381L
    381LSA-20
    6.4
    6.4
    6.4
    4.90
    3.14
    1.92
    1.23
    0.78












    381LSB-50





    4.79
    3.06
    1.96
    1.16
    0.76
    0.49









    381LSC-65








    1.51
    0.99
    0.64
    0.41
    0.28







    381LSC-99











    0.63
    0.44
    0.25
    0.16
    0.11





      注:實際配置需根據具體工藝參數確定。如果允許壓差一清楚或大工作壓差超出列表范圍，請與我們聯系，采取適當方法可解決

      六、電動雙座調節閥 主要外型尺寸



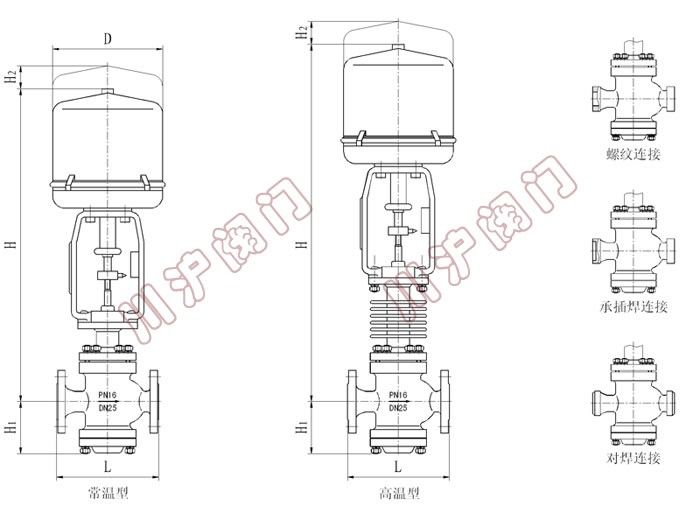

      ZSM電動套筒調節閥( 外型尺寸圖）







    公稱通徑（DN）
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300




    結構長度

      （L）
    PN16/25
    180
    185
    200
    220
    250
    275
    305
    350
    410
    450
    550
    670
    770




    PN40
    185
    190
    210
    230
    255
    285
    310
    355
    425
    460
    560
    690
    795




    PN64
    190
    200
    220
    240
    265
    295
    320
    370
    400
    475
    570
    752
    819




    常溫型

      （H）
    PN16/25
    535
    553
    556
    698
    703
    959
    969
    981
    1061
    1076
    1109
    1361
    1458




    PN40
    540
    558
    561
    703
    708
    964
    974
    986
    1066
    1081
    1114
    1366
    1463




    PN64
    545
    563
    566
    708
    713
    969
    979
    991
    1071
    1086
    1119
    1371
    1468




    高溫型

      （H）
    PN16/25
    735
    753
    756
    898
    903
    1209
    1219
    1231
    1381
    1396
    1429
    1711
    1808




    PN40
    745
    763
    766
    908
    913
    1219
    1229
    1241
    1391
    1406
    1439
    1721
    1818




    PN64
    755
    773
    776
    918
    923
    1229
    1239
    1251
    1401
    1416
    1449
    1731
    1828




    H1
    PN16/25
    95
    117
    120
    139
    144
    188
    208
    220
    268
    278
    320
    441
    465




    PN40
    100
    122
    125
    144
    149
    193
    213
    225
    273
    283
    325
    446
    470




    PN64
    105
    127
    130
    149
    154
    198
    218
    230
    278
    288
    330
    451
    475




    H2
    87
    90




    D
    225
    257
    310




    壓力等級
    GB：1.6、2.5、4.0、6.4MPa ANSI：150、300、600LB JIS：10、20、30K




    執行機構
    PSL系列、3810系列、DKJ或DKZ系列等
