V231 D12、13自力式壓力調節閥（指揮器操作型）

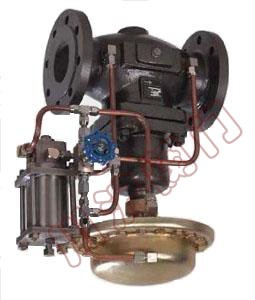

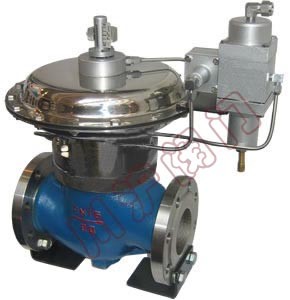

自力式壓力調節閥(指揮器操作型)	自力式壓力調節閥(指揮器操作型)

一、自力式壓力調節閥概述

指揮器操作型自力式壓力調節閥，由控制閥、執行器和指揮器組成，是一種無需外來能源依靠被調介質自身的壓力變化進行自動調節壓力的節能型產品，可用用非腐蝕性（高溫度300℃）的液體、氣體和蒸汽等介質的壓力控制裝置。廣泛適用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統。

二、自力式壓力調節閥型號與規格

類別	壓力控制調節閥
	閥前壓力調節閥		閥后壓力調節閥
	硬密封	軟密封	硬密封	軟密封
型號	V230 D13	V231 D13	V230 D12	V231 D12
規 格	D20～200

三、自力式壓力調節閥主要技術參數

公稱通徑 mm		15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數 Kv		3.2	5	8	12.5	20	32	50	80	125	160	320	450
公稱壓力 MPa		1.6 ；4.0；6.4
高工作溫度℃	V230 V231	液體≤140 ；氣體≤80
	硬密封V23	配隔離罐≤200										配隔離罐及加長件≤300
	硬密封V23	配隔離罐和散熱片≤300										配隔離罐及加長件≤300
壓力平衡元件		波紋管										滾動膜片*
法蘭標準		DIN (亦可按用戶要求提供法蘭標準)
閥體材持		PN16：鑄鐵（工作溫度≤200℃）；PN40：鑄鋼、鑄不銹鋼（工作溫度≤300℃）
閥芯材質		不銹鋼；軟密封為不銹鋼鑲嵌橡膠圈

四、自力式壓力調節閥執行器技術參數

有效面積cm3	250
壓力設定范圍 MPa	0.8-2;1.5-4;3-10;8-40;30-100;80-300;200-600;500-1500;1000-4500
上、下膜室允許壓差 MPa	0.4
材質	膜蓋：鋼板鍍鋅；膜片：EPDM或FKM夾纖維
控制管線、接頭	銅管或鋼管10×1 ；卡套式接頭R1/4〃

注：1.滾動膜片材質分EPDM和FKM兩種，EPDM適用于水，蒸汽及氣體。FKM適用于油、水、蒸氣及氣體。
2.介質液體>140℃、氣體>80℃時閥倒裝。

五、自力式壓力調節閥性能指標

控制精度	±3%
允許泄漏量（在規定試驗條件下）1/h	硬密封	4×10-4×閥額定容量
	軟密封	DN20～50	DN65～125	DN150～200
	軟密封	10氣泡/min	20氣泡/min	40氣泡/min

六、自力式壓力調節閥允許壓差

公稱通徑 mm		20	25	32	40	50	65	80	100	125	150	200
大允許壓差	PN16	1.6							1.5		1.2	1.0
大允許壓差	PN40	2.0							1.5		1.2	1.0
小允許壓差		0.08									1.0

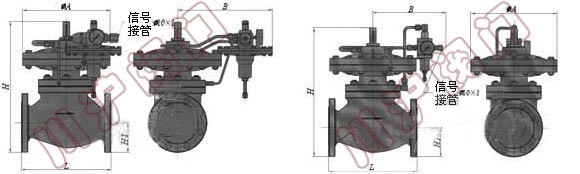

七、自力式壓力調節閥外形尺寸

公稱通徑	公稱壓力	L	H1	H	B	A
25	PN16	184	57	240	150	180
	PN40	197	57
	PN64	210	67
40	PN16	222	72	280	180	230
	PN40	235	72
	PN64	251	82
50	PN16	254	80	330	180	240
	PN40	267	80
	PN64	286	88
65	PN16	276	90	400	210	290
	PN40	292	90
	PN64	311	100
80	PN16	298	97	440	210	290
	PN40	317	97
	PN64	337	105
100	PN16	352	105	500	210	290
	PN40	368	107
	PN64	394	125
150	PN16	451	140	560	250	390
	PN40	473	150
	PN64	508	170
200	PN16	600	167	640	250	390
