      川滬首頁 >> 產品展示 >> 自力式調節閥 >> V230Y型自力式壓力調節閥

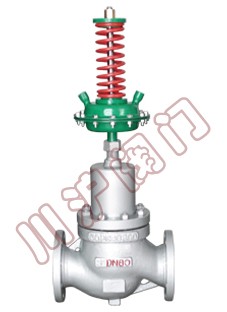

      V230Y型自力式壓力調節閥






      V230Y型自力式壓力調節閥
V230Y型自力式壓力調節閥結構圖





V230Y型自力式壓力調節閥
V230Y型自力式壓力調節閥 結構圖







      一、自力式壓力調節閥  概述


      V230Y型自力式壓力調節閥由閥體、閥座、閥芯部件等組成，是一種無需外來能源而只依靠被調介質自身的壓力變化進行自動調節壓力的節能型產品，可用于非腐蝕性的液體、氣體和蒸汽等介質的壓力控制裝置。和ZZYP相比,控制彈簧由于離閥體較遠,不易受介質溫度而影響,以及更易于更換或調整彈簧的特點.因此廣泛用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統�！　”井a(chǎn)品有公稱壓力PN16、40，公稱通徑范圍20～300mm，使用溫度≤350℃。多種多樣的品種可供選擇。比老型式有更大壓差范圍。



      二、自力式壓力調節閥 主要零件材料


      1、閥體：ZG230～450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti

  2、閥芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti

  3、閥座：1Cr18Ni9Ti、Cr18Ni12Mo2Ti

  4、閥桿：1Cr18Ni9Ti、Cr18Ni12Mo2Ti

  5、膜蓋：A3、1Cr18Ni9Ti

  6、填料：聚四氟乙烯、柔性石墨

  7、膜片：丁腈橡膠、耐油橡膠、氟橡膠


      三、自力式壓力調節閥 主要技術參數






    公稱通徑DN
    20
    20
    20
    20
    20
    65
    80
    100
    125
    150
    200
    250
    300




    額定流量系數Kv
    7
    11
    20
    30
    48
    75
    120
    190
    300
    480
    760
    1100
    1750




    額定行程L（mm）
    8
    10
    14
    20
    25
    40
    50
    60
    70




    公稱壓力（MPa）
    1.6、4.0




    壓力調節范圍（KPa）
    15～50、40～80、60～100、80～140、120～180、160～220、200～260、

      240～300、280～350、330～400、380～450、430～500、480～560、540～620、

      600～700、680～800、780～900、880～1000、600～1500、1000～2500




    固有流量特質
    快開




    調節精度（%）
    ±5




    使用溫度（℃）
    ≤350




    允許泄漏量
    硬密封(1/h)
    單座：≤10-4×閥額定容量（Ⅳ級）、雙座和套筒：≤5×10-3閥額定容量（Ⅱ級）




    軟密封(m1/min)
    0.15
    0.30
    0.45
    0.60
    0.90
    1.70
    4.0
    6.75
    11.10
    16.0




    減壓比
    大
    10




    小
    1.25





      三、自力式壓力調節閥 安裝方式


      自力式壓力調節閥 安裝方式




      四、自力式壓力調節閥  外形尺寸





    公稱通徑DN
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300




    法蘭距 L
    185
    200
    205
    222
    254
    276
    298
    352
    410
    451
    600
    670
    735




    總高度 H
    615
    645
    650
    710
    730
    745
    760
    800
    890
    960
    1050






    H1
    52.5
    57.5
    67.5
    72.5
    80
    90
    97.5
    107.5
    122.5
    140
    167.5
    225
    230




    d
    100




    h
    280




    法蘭標準
    GB:PN 1.6 2.5 4.0MPa ,ANSI:150LB 300LB JIS:10K 20K






      相關名稱：自力式壓力調節閥 壓力控制閥
