排渣閘閥

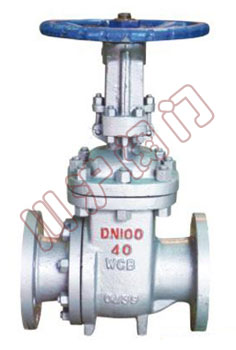

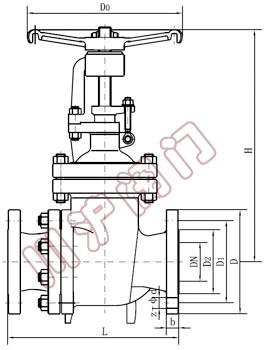

排渣閘閥	排渣閘閥結構圖

一、排渣閘閥　特點及用途

1、我們吸收消化了國內外先進技術，并結合自身技術經驗，設計了具有飛球特色的排渣系列閥門，其性能與使用壽命明顯優(yōu)于國內同類產品。
2、采用中法蘭螺栓連接，支管兩端為法蘭連接結構。
3、啟閉件采用半密封副強制密封，性能優(yōu)良。
4、閥體內腔噴焊耐磨材料，密封副材料選用耐磨合金，耐磨性強、耐沖蝕、耐擦傷、摩擦力小、密封可靠。
5、閥體出口流道線型合理，不存渣，啟閉靈活，不卡阻。
6、閥桿表面經調質及氮化處理，有良好的抗腐蝕性，抗擦傷性和耐磨性。
7、中大口徑設置滾動軸承，啟閉輕松。

二、排渣閘閥　設計及制造標準

設計與制造：GB12234　GB2595
法蘭尺寸：GB9113　JB/T79
壓力溫度：JB/T74　GB9131
結構長度：GB/T12221
對焊連接尺寸：---
檢驗與試驗：JB/T9092　GB13927

二、排渣閘閥　主要技術參數

工作溫度	≤100℃
閥體材料	碳鋼WCB
適用介質	灰渣水混合物，渣水比≥1:15，大類徑≤50mm

三、排渣閘閥　主要尺寸

型號	公稱通徑 DN/mm	主要尺寸
型號	公稱通徑 DN/mm	L	D	D1	D2	b	Z-ød	H
PZ41H-10C PL41H-10C PZ41H-16C PL41H-16C NPZ41H-10C NPZ41H-16C 電動排渣閥尺寸同上，高度重量加電動頭。	50	250	165	125	102	20	4-ø18	335
	80	280	200	150	133	22	8-ø18	510
	100	300	220	180	150	24	8-ø18	685
	150	350	285	240	212	28	8-ø22	790
	200	400	340	295	268	30	12-ø22	885
	250	450	405	355	320	32	12-ø26	1015
	300	500	460	41O	370	34	12-ø26	1190
	350	550	520	470	430	38	16-ø26	1350
	400	600	580	525	482	40	16-ø30	1460
	500	700	715	650	585	46	20-ø33	1820
PZ41H-25 PZ941H-25 NPZ41H-25 NPZ941H-25 電動尺寸同上，高度、重量外加電動裝置。	50	250	165	125	102	20	4-ø18	335
	80	280	200	150	133	22	8-ø18	510
	100	300	235	190	158	24	8-ø22	685
	150	350	300	250	212	30	8-ø26	190
	200	400	360	31O	278	34	12-ø26	885
	250	450	425	370	335	36	12-ø30	1015
	300	500	485	430	390	40	16-ø30	1190
	350	550	555	490	450	44	16-ø33	1350
	400	600	620	550	505	48	16-ø36	1460
	450	650	670	600	555	50	20-ø36	1620
	500	700	730	660	615	52	20-ø36	1820
PL41H-25 PL941H-25 電動尺寸同上，高度、重量外加電動裝置。	150	400	300	250	212	30	8-ø26	91O
	200	500	360	31O	278	34	12-ø26	1100
	250	550	425	370	335	36	12-ø30	1430
	300	650	485	430	390	40	16-ø30	1558
	350	700	555	490	450	44	16-ø33	1678
	400	750	620	550	505	48	16-ø36	1830
	450	850	670	600	555	50	20-ø36	1990
	500	900	730	660	615	52	20-ø36	2160
