手動暗桿式刀形閘閥

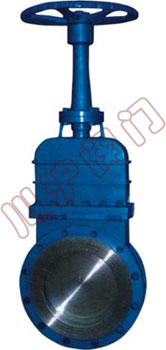

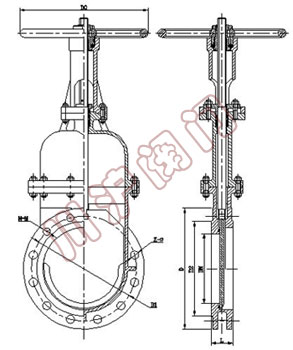

手動暗桿式刀形閘閥	手動暗桿式刀形閘閥 結構圖

一、手動暗桿式刀形閘閥 概述

手動暗桿式刀形閘閥，屬閥門技術領域。所要解決的問題是提供一種結構長度短、體積小、密封可靠、使用壽命長的煤氣刀閘閥。構成中包括閥體、閘板、閥蓋、閥桿和傳動機構，其特點為，閥體為平面板狀結構、與管道對夾連接，閘板采用單閘板，一側與閥體閥座密封，背面與閥體另一側之間楔形接觸，密封面與介質流向相對。所述楔形接觸結構是在密封面背面均設楔形壓緊塊，閥體另一側對應壓緊塊處設調節頂絲。本實用新型具有閥體結構長度短、重量輕、閥座密封面可免受介質沖刷，密封面受壓均勻、貼合嚴密、在關閉過程中可將閥座密封面上的塵粒、焦油等刮走以及排污方便等優點。適宜在含粉塵或焦油的煤氣管線中使用。

二、手動暗桿式刀形閘閥 主要性能規范

三、手動暗桿式刀形閘閥 主要技術參數

四、手動暗桿式刀形閘閥 主要外形及連接尺寸
