      川滬首頁 >> 產品展示 >> 旋塞閥 >> 美標卡套軟密封旋塞閥


      AX43F美標卡套軟密封旋塞閥






美標卡套軟密封旋塞閥
美標卡套軟密封旋塞閥,結構圖




美標卡套軟密封旋塞閥
美標卡套軟密封旋塞閥 結構圖







      一、美標卡套軟密封旋塞閥  產品用途


      美標卡套式軟密封旋塞閥適用于公稱壓力CLASS150-900LBS，工作溫度為-29-180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。


      二、美標卡套軟密封旋塞閥  產品用途


      1、產品結構合理、密封可靠、性能優良、造型美觀。

  2、它的密封性是通過卡套四周的密封面來實現的。獨特的360°金屬唇邊保護固定卡套。

  3、閥門沒有空腔給介質積聚。

  4、金屬唇邊在旋塞轉時提供自潔的作用，適合于粘稠和易結垢的工況。

  5、雙向流動，使用安裝更方便。

  6、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。


      三、美標卡套軟密封旋塞閥  主要零件材料





    序號
    名稱
    材質




    1
    閥體
    ASTM A216 WCB ASTM A217-WC1，WC6，WC9，C5 ASTM   A351-CF8，CF8M，CF3，CF3M




    2
    卡套
    PTFE




    3
    塞子
    ASTM A182-Gr.F6a ASTM A182-F22 ASTM   A182-F304,F316,F321,F304L,F316




    4
    墊片
    柔性石墨+不銹鋼




    5
    調整墊
    ASTM A182-Gr.F6a ASTM A182-F22 ASTM   A182-F304,F316,F321,F304L,F316




    6
    閥蓋
    ASTM A216 WCB ASTM A217-WC1，WC6，WC9，C5 ASTM   A351-CF8，CF8M，CF3，CF3M




    7
    調整螺栓
    ASTM A193-B7,A320-B8,A193-B8M




    8
    六角螺母
    ASTM A194-2H,A194-8,A194-8M




    9
    螺栓
    ASTM A193-B7,A320-B8,A913-B8M




    10
    手柄
    ASTM A105-WCB





      四、美標卡套軟密封旋塞閥 技術參數





    結構形式
    BC




    驅動方式

      手輪、蝸輪、電動、氣動





    設計標準

      API599、API6D





    結構長度

      ASME    B16.10





    連接法蘭

      ASME    B16.5





    試驗和檢驗

      API598.API6D






      五、美標卡套軟密封旋塞閥 性能參數





    公稱壓力(LB)
    殼體試驗壓力(MPa)
    密封試驗壓力(MPa)
    適用溫度(℃)
    使用介質





      150


      3.0


      2.2


      ≤180℃


      水、蒸汽、油品等






      300


      7.5


      5.5






      600


      15.0


      11.0






      900


      22.5


      16.5






      六、美標卡套軟密封旋塞閥 主要外型

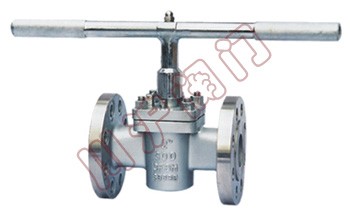

    美標卡套軟密封旋塞閥
    美標卡套軟密封旋塞閥,結構圖

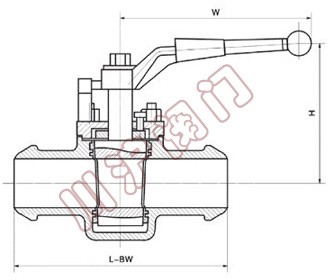

    美標卡套軟密封旋塞閥(焊接式)
    美標卡套軟密封旋塞閥(法蘭式)





      注：如需詳細外形連接尺寸，請至電到本公司技術部索取。
