      軌道旋塞閥(將軍閥)






軌道旋塞閥(將軍閥)
軌道旋塞閥(將軍閥),結構圖

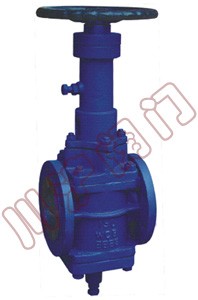

軌道旋塞閥(將軍閥)

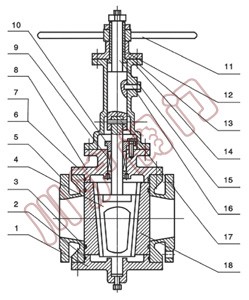

軌道旋塞閥(將軍閥) 結構圖







      一、軌道旋塞閥  產品用途



  軌道旋塞閥(將軍閥)適用于公稱壓力CLASS150-900LBS，1.6~32.0MPa，工作溫度-29～150℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質
  。



      二、軌道旋塞閥  產品特點


      1、它的密封性是通過閥片四周的密封圈來實現的。獨特的燕尾槽保護和固定密封圈。

  2、雙向流動，安裝使用更方便。

  3、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。


      三、軌道旋塞閥 工作原理


      當閥門全開的狀態下,塞子的通道興閥體的通道對齊,能保證理想的低壓力降. 當轉動手輪,塞子將朝閥門的方向轉動,同時帶動閥片轉動90度,當繼續轉動手輪,塞子將會下壓,使閥門向兩側張開,閥片將緊緊的壓在閥座上,使閥門關閉. 當手輪向反方向轉動時,首先使塞子向上運動,使閥片于閥座脫離,繼續轉動手輪,使塞子帶動閥片轉動90度,后塞子的通道于閥體的通道對齊,使閥門處于全開的狀態. 該閥門的優點是閥門在開啟的過程中,閥片和閥座處于脫離狀態,開關的過程是零摩擦,不會使密封面磨損,同時密封采用軟密封,使密封在關閉時為零泄露。


      四、軌道旋塞閥 主要零部件材料





    序號
    名稱
    材質





      1


      下蓋


      ASTM    A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M






      2


      O型圈


      丁腈橡膠






      3


      密封圈


      氟橡膠






      4


      塞子


      ASTM    A182-Gr.F6a ASTM    A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M






      5


      閥體


      ASTM    A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M






      6


      閥栓


      ASTM    A193-B7,A320-B8,A193-B8M






      7


      六角螺母


      ASTM    A194-2H,A194-8,A194-8M






      8


      閥蓋


      ASTM    A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M






      9


      填料


      柔性石墨+不銹鋼






      10


      填料壓蓋


      ASTM    A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M






      11


      手輪


      ASTM    A536 Gr.60-40-18、A216-WCB






      12


      閥桿螺母


      銅合金






      13


      閥桿螺母蓋


      ASTM    A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M






      14


      支架


      ASTM    A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M






      15


      閥桿


      ASTM    A182-Gr.F6a ASTM    A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M






      16


      導向螺栓


      ASTM    A182-Gr.F6a ASTM    A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M






      17


      銷


      ASTM    A182-Gr.F6a ASTM    A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M






      18


      閥片


      ASTM    A182-Gr.F6a ASTM    A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M






      五、軌道旋塞閥 技術參數





    結構形式
    BB-BG




    驅動方式

      手輪、傘齒輪、手柄





    設計標準

      API599、API6D





    結構長度

      ASME    B16.10





    連接法蘭

      ASME    B16.5





    試驗和檢驗

      API598.API6D






      六、軌道旋塞閥 性能參數





    公稱壓力(LB)
    殼體試驗壓力(MPa)
    密封試驗壓力(MPa)
    適用溫度(℃)
    使用介質





      150


      3.0


      2.2


      ≤180℃


      水、蒸汽、油品等






      300


      7.5


      5.5






      600


      15.0


      11.0






      900


      22.5


      16.5






      七、軌道旋塞閥 主要外型





    軌道旋塞閥(將軍閥)

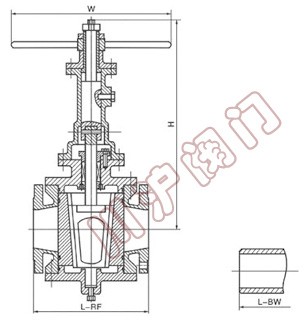

    軌道旋塞閥(將軍閥) 主要外型





      注：如需詳細外形連接尺寸，請至電到本公司技術部索取。
