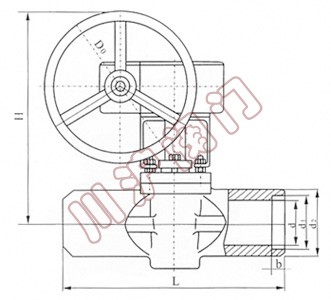

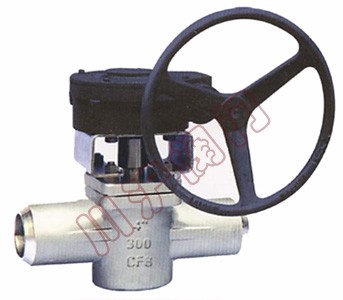

| 美標承插焊卡套式旋塞閥 | 美標承插焊卡套式旋塞閥 結構圖 |
| 結構長度 | 承插端尺寸 | 檢查驗收 |
|---|---|---|
ANSI B16.10 |
ANSI B16.5 |
API 598 |
| 型號 | 壓力級(LB) | 試驗壓力PS(MPa) | 適用介質 | 適用溫度(℃)聚四氟乙烯 | ||
|---|---|---|---|---|---|---|
| 殼體 | 密封(水) | 低壓密封(氣) | ||||
X61F-150(LB)C |
150 |
3.0 |
2.2 |
0.5~0.7 |
水、蒸汽、油品 |
≤150 |
300 |
7.8 |
5.6 |
||||
600 |
15.3 |
11.2 |
||||
X61F-150(LB)C |
150 |
3.0 |
2.2 |
0.5~0.7 |
硝酸類 |
≤150 |
300 |
7.8 |
5.6 |
||||
600 |
15.3 |
11.2 |
||||
X61F-150(LB)C |
150 |
3.0 |
2.2 |
0.5~0.7 |
硝酸類 |
≤150 |
300 |
7.8 |
5.6 |
||||
600 |
15.3 |
11.2 |
||||
| 零件名稱 | 閥體、閥蓋 | 旋塞 | 襯套、填料、墊片 | 螺 栓 |
|---|---|---|---|---|
X61F-150(Lb)C |
WCB |
2Cr13 |
PTFE |
35CrMo |
X61F-150(Lb)P |
CF8 |
304 |
PTFE |
1Cr17Ni2 |
X61F-150(Lb)R |
CF8M |
316 |
PTFE |
1Cr17Ni2 |
| 壓力 | 公稱通徑 | 尺寸 | ||||||
|---|---|---|---|---|---|---|---|---|
| NPS(inch) | (mm) | d1 | d2 | L | b | H | D0 | |
150 LB |
1/2 |
13 |
21.8±0.1 |
38 |
108 |
10 |
110 |
160 |
3/4 |
19 |
27.2±0.1 |
43 |
117 |
13 |
115 |
160 |
|
1 |
25 |
33.9±0.1 |
49 |
127 |
13 |
115 |
190 |
|
11/4 |
32 |
42.7±0.1 |
56 |
140 |
13 |
135 |
190 |
|
11/2 |
38 |
48.8±0.1 |
65 |
165 |
13 |
140 |
240 |
|
2 |
51 |
61.2±0.1 |
78 |
178 |
16 |
150 |
305 |
|
21/2 |
64 |
74±0.2 |
90 |
190 |
16 |
165 |
305 |
|
3 |
78 |
90±0.15 |
105 |
203 |
16 |
180 |
450 |
|
4 |
102 |
115.6±0.15 |
126 |
229 |
19 |
380 |
500 |
|
300Lb |
1/2 |
13 |
21.8±0.1 |
38 |
140 |
10 |
110 |
175 |
3/4 |
19 |
27.2±0.1 |
43 |
152 |
13 |
115 |
175 |
|
1 |
25 |
33.9±0.1 |
49 |
165 |
13 |
115 |
175 |
|
11/4 |
32 |
42.7±0.1 |
56 |
178 |
13 |
135 |
220 |
|
11/2 |
38 |
48.8±0.1 |
65 |
190 |
13 |
140 |
280 |
|
2 |
51 |
61.2±0.1 |
78 |
216 |
16 |
150 |
305 |
|
21/2 |
64 |
74±0.2 |
90 |
241 |
16 |
165 |
350 |
|
3 |
78 |
90±0.15 |
105 |
283 |
16 |
180 |
450 |
|
4 |
102 |
115.6±0.15 |
126 |
305 |
19 |
380 |
300 |
|
600Lb |
1/2 |
13 |
21.8±0.1 |
38 |
165 |
10 |
110 |
175 |
3/4 |
19 |
27.2±0.1 |
46 |
190 |
13 |
115 |
175 |
|
1 |
25 |
33.9±0.1 |
52 |
216 |
13 |
115 |
220 |
|
11/4 |
32 |
42.7±0.1 |
60 |
229 |
13 |
135 |
280 |
|
11/2 |
38 |
48.8±0.1 |
70 |
241 |
13 |
140 |
305 |
|
2 |
51 |
61.2±0.1 |
82 |
292 |
16 |
150 |
350 |
|
21/2 |
64 |
74±0.2 |
98 |
330 |
16 |
165 |
450 |
|
3 |
76 |
90±0.15 |
115 |
356 |
16 |
180 |
500 |
|
4 |
102 |
115.6±0.15 |
136 |
432 |
19 |
380 |
-- |
|
