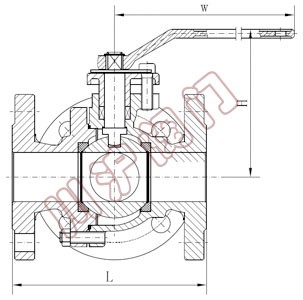

| Q46四通換向球閥 | Q46四通換向球閥 結構圖 |
| 零件名稱 |
材 質 | |
|---|---|---|
| GB | ASTM | |
| 閥體、閥蓋 |
WCB | A216-WCB |
| 密封圈 |
PTFE、對位聚苯 |
PTFE、對位聚苯 |
| 球體 | 1Cr18Ni9Ti | SS 304 |
| 閥座、閥桿 |
2Cr13 | A246-416 |
| 雙頭螺柱 |
35CrMoA | A193-B7 |
| 公稱壓力 PN(MPa) |
試驗壓力 | |||
|---|---|---|---|---|
| 殼體 Shell | 高壓液密封 |
低壓氣密封 | ||
| 1.6 | 2.4 | 1.76 | 0.6 | |
| 2.5 | 3.75 | 2.75 | ||
| 4.0 | 6.0 | 4.4 | ||
| CLASS150 | 3.O | 2.2 | ||
| 適用工況 |
適用介質 |
水、油品、氣等非腐蝕介質和酸堿腐蝕介質 | ||
| 適用溫度 |
-28-350℃ | |||
| 應用規范 |
連接法蘭 |
JB79-59、GB9113、HG20592-97、ANSI B16.5 | ||
| 檢驗試驗 |
GB9/T 9092-99、API 598 | |||
| 其余制造規范均按本廠標準 | ||||
| 主要 尺寸 |
公稱通徑 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 20 | 25 | 32 | 40 | 5 | |||||||
| L | 150 | 150 | 180 | 200 | 220 | 240 | ||||||
| H | 90 | 90 | 102 | 115 | 135 | 140 | ||||||
| W | 140 | 140 | 155 | 250 | 250 | 350 | ||||||
| 主要 尺寸 |
公稱通徑 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 80 | 100 | 125 | 150 | 200 | |||||||
| L | 260 | 280 | 320 | 380 | 440 | 550 | ||||||
| H | 155 | 185 | 210 | 275 | 305 | 335 | ||||||
| W | 350 | 420 | 700 | 1000 | 1300 | 1800 | ||||||
