川滬首頁 >> 產品展示 >> 球閥 >> 縮徑球閥

縮徑球閥

縮徑球閥

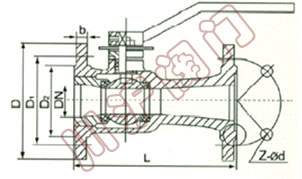

縮徑球閥結構圖

一、縮徑球閥標準規范

設計制造：GB12237-1989
法蘭連接：GB9113，JB/T79，HG20592，SH3406
結構長度：GB12221-1989
焊接標準：GB12224-1989

二、縮徑球閥主要結構尺寸及重量

PN 1.6(Mpa)

DN	D	d	L	H	W
80×50	80	50	241	173	350
100×80	100	80	305	225	400
150×100	150	100	394	260	500
200×150	200	150	457	320	800
250×200	250	200	533	345	115
300×250	300	250	610	366	115
350×300	350	300	686	398	171
400×350	400	350	762	450	171
450×400	450	400	864	489	257
500×450	500	450	914	530	257
600×500	600	500	1067	612	257
700×600	700	600	1245	723	150

PN 2.5(Mpa)

DN	D	d	L	H	W
80×50	80	50	241	175	350
100×80	100	80	305	225	400
150×100	150	100	394	268	500
200×150	200	150	457	315	98
250×200	250	200	533	342	115
300×250	300	250	610	366	115
350×300	350	300	686	398	171
400×350	400	350	762	450	171
450×400	450	400	864	489	257
500×450	500	450	914	530	257
600×500	600	500	1067	612	257
700×600	700	600	1245	723	150

PN 4.0(Mpa)

DN	D	d	L	H	W
80×50	80	50	310	175	400
100×80	100	80	350	228	500
150×100	150	100	403	268	600
200×150	200	150	419	315	98
250×200	250	200	457	342	115
300×250	300	250	502	366	115
350×300	350	300	762	398	171
400×350	400	350	838	450	171
450×400	450	400	914	489	257
500×450	500	450	991	530	257
600×500	600	500	1143	612	257

PN 6.4(Mpa)

DN	D	d	L	H	W
150×100	150	100	559	272	600
200×150	200	150	660	338	98
250×200	250	200	787	389	115
300×250	300	250	838	451	115
350×300	350	300	889	520	171
400×350	400	350	991	564	171
450×400	450	400	1092	625	257
500×450	500	450	1194	728	257
600×500	600	500	1397	856	257

PN10.0(Mpa)

DN	D	d	L	H	W
150×100	150	100	559	295	1050
200×150	200	150	660	327	116
250×200	250	200	787	374	171
300×250	300	250	838	445	171
350×300	350	300	889	515	257
400×350	400	350	991	550	257
450×400	450	400	1092	615	257
500×450	500	450	1194	700	150
600×500	600	500	1397	810	150
