高平臺法蘭球閥|Q41F球閥


高平臺法蘭球閥	高平臺電動球閥

一、高平臺法蘭球閥產品概述

標準:
設計標準:ANSI B16.34；BS5351;DIN3337
結構長度：ANSI B16.10;DIN3202 F1,F4/F5;GB/T 12221;JIS B2002
法蘭標準：ANSI B16.5;DIN 2632/2633&DIN 2634/2635;JB/T 79;JIS B2212
檢測標準:MSS SP-100;EN 12266;API 598;ISO 5208
平臺標準：ISO 5211
閥門標識系統：MSS SP-25
材料標準：EN 10204/DIN 50.049-3.1B

規格：
工作溫度:-20℃ ~200℃ (-4℉~392℉)
壓力等級：DIN PN16-40 / ANSI 150Lb 300Lb / JIS 10K
尺寸：DN15-DN200（1/2 “-8”）
材質：WCB，CF8，CF8M，CF3M等

二、高平臺法蘭球閥產品特點

1. ISO 5211 直接安裝平臺
2. 防靜電裝置
3. 閥桿防脫設計
4. 硅溶膠熔模鑄造工藝
5. 鋼球有壓力平衡孔
6. 全通徑
7. 鎖緊裝置可用

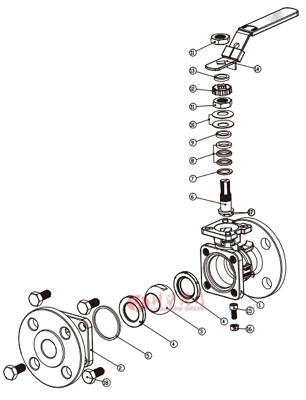

三、高平臺法蘭球閥主要零部件名稱及材料

NO.	PART NAME	MATERIAL	QTY
序號	名稱	材質表	數量
1	閥體Body	A351 CF8 A351 CF8M A216WCB	1
2	閥蓋Bonnet	A351 CF8 A351 CF8M A216WCB	2
3	球體Ball	SUS304/SUS316	1
4	閥座Seat	PTFE/RPTFE/PPL/PEEK	2
5	密封線Gasket	PTFE/RPTFE	2
6	閥桿 Stem	SUS304/SUS316	1
7	減磨墊 Stem Washer	PTFE/RPTFE	1
8	V型填料 V-Ring Packing	PTFE/RPTFE	*
9	壓蓋Gland	SUS304	1
10	碟簧 Belleville Washer	SUS301	2
11	閥桿螺母Stem Nut	SUS304	2
12	防松蓋 Stop Lock Cap	SUS304	1
13	墊片Washer	SUS304	1
14	手柄Handle	SUS304	1
15	定位螺釘Stop Bolt	SUS304	1
16	螺母Nut	SUS304	1
17	防靜電彈簧 Anti Static Device	SUS304	2
18	螺栓Bolt	SUS304	*

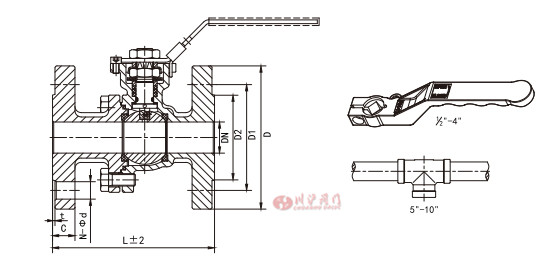

四、高平臺法蘭球閥主要連接尺寸

國標高平臺法蘭球閥

1.高平臺法蘭球閥國標PN16/PN25連接尺寸（短規格）

Size		L	D	D1	D2	t	C	N-Od
1/2"	DN15	115	95	65	45	2	16	4-014
3/4"	DN20	120	105	75	58	2	18	4-014
1"	DN25	125	115	85	68	2	18	4-014
1-1/4"	DN32	130	140	100	78	2	18	4-018
1-1/2"	DN40	140	150	110	88	3	18	4-018
2"	DN50	150	165	125	102	3	20	4-018
2-1/2"	DN65	170	185	145	122	3	20	4-018
3"	DN80	180	200	160	138	3	20	8-018
4"	DN100	190	220	180	158	3	20	8-018
5"	DN125	325	250	210	188	3	22	8-018
6"	DN150	350	285	240	212	3	22	8-022
8"	DN200	400	340	295	268	3	24	12-022
10"	DN250	450	405	355	320	3	26	12-026

2.高平臺法蘭球閥國標PN40連接尺寸（短規格）

Size		L	D	D1	D2	t	C	N-0d
1/2"	DN15	115	95	65	45	2	16	4-014
3/4"	DN20	120	105	75	58	2	18	4-014
1"	DN25	125	115	85	68	2	18	4-014
1-1/4"	DN32	130	170	100	78	2	18	4-018
1-1/2"	DN40	140	150	110	88	3	18	4-018
2"	DN50	150	165	125	102	3	20	4-018
2-1/2"	DN65	170	185	145	122	3	22	8-018
3"	DN80	180	200	160	138	3	24	8-018
4"	DN100	190	235	190	162	3	24	8-022
5"	DN125	325	270	220	188	3	26	8-026
6"	DN150	350	300	250	218	3	28	8-026
8"	DN200	400	375	320	285	3	34	12-030
10"	DN250	450	450	385	345	3	38	12-030

3.高平臺3片式焊接球閥美標150lb連接尺寸

美標高平臺法蘭球閥

Size		L	D	D1	D2	t	C	N-Od
1/2"	DN15	108	90	60.5	35	2	10	4-016
3/4”	DN20	117	100	70	43	2	11	4-016
1"	DN25	127	110	79.5	51	2	12	4-016
1-1/4"	DN32	140	115	89	63.5	2	13	4-016
1-1/2"	DN40	165	125	98.5	73	2	15	4-016
2"	DN50	178	150	120.5	92	2	16	4-019
2-1/2"	DN65	190	180	140	105	2	18	4-019
3"	DN80	203	190	152.5	127	2	19	4-019
4”	DN100	229	230	190.5	157	2	24	8-019
5"	DN125	356	255	216	186	2	24	8-022
6"	DN150	394	280	241.5	216	2	26	8-022
8"	DN200	457	345	298.5	267	2	29	8-022
10"	DN250	533	405	362	324	2	31	12-025

4.高平臺3片式焊接球閥美標300lb連接尺寸

Size		L	D	D1	D2	t	C	N-Od
1/2"	DN15	140	95	66.5	35	2	15	4-016
3/4"	DN20	152	115	82.5	43	2	16	4-019
1"	DN25	165	125	89	51	2	18	4-019
1-1/4"	DN32	178	135	98.5	63.5	2	19	4-019
1-1/2"	DN40	190	155	114.5	73	2	21	4-022
2"	DN50	216	165	127	92	2	23	8-019
2-1/2"	DN65	241	190	149	105	2	26	8-022
3"	DN80	282	210	168.5	127	2	29	8-022
4”	DN100	305	255	200	157	2	32	8-022
5”	DN125	381	280	235	186	2	35	8-022
6"	DN150	403	320	267	216	2	37	12-022
8"	DN200	502	380	330	267	2	42	12-022
10"	DN250	568	445	387.5	324	2	48	16-029
