ZSPQ氣動快速切斷閥
 |
 |

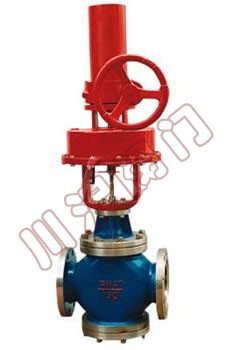

| 氣動快速切斷閥(帶手輪) |

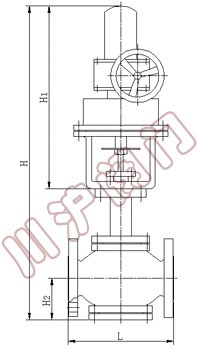

氣動快速切斷閥 結構圖 |
一、氣動快速切斷閥 概述
ZSPQ氣動快速切斷閥由切斷機構與氣動活塞或薄膜執行機構組成。切斷機構采用直通單座形成，DN20閥芯為單導向，DN25～200閥芯為雙導向，具有結構簡單、操作方便、使用可靠、快速開閉等特點。主要應用于無雜質、無顆粒的液體、氣體介質，要求快速嚴密關閉，快速放空的自動控制系統中。
產品符合GB/T4213-92。
二、氣動快速切斷閥 主要零件材料
| 零件名稱 |
材料 |
| 閥體、閥蓋 |
ZG270-500、ZG1Cr18Ni9Ti |
| 閥桿、閥芯 |
1Cr18Ni9 |
| 密封填料 |
V型聚四氟乙烯 |
| 密封墊 |
1Cr18Ni9夾石棉板 |
| 蝸桿 |
45 |
| O型密封圈 |
耐油橡膠 |
| 壓縮彈簧 |
60Si2Mn |
| 支架 |
HT270 |
| 蝸輪箱、蝸輪、氣缸、軸承蓋、活塞 |
HT200 |
| 推桿 |
2Cr13 |
三、氣動快速切斷閥 型號、規格
| 類別 |
軟密封 |
硬密封 |
| 常溫型 |
中溫型 |
高溫型 |
低溫型 |
| 型號 |
ZSPQ-40 |
ZSPQ-40G |
ZSPQ-40G |
ZSPQ-40D |
| 規格 |
DN20～200 |
四、ZSPQ氣動快速切斷閥 技術參數
切斷機構主要技術參數
| 公稱通徑 mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
| 閥座直徑 mm |
26 |
43 |
43 |
52 |
62 |
79 |
94 |
115 |
145 |
166 |
216 |
可與本公司
商洽生產 |
| 額定流量系數 Kv |
6.5 |
10 |
15 |
25 |
40 |
65 |
100 |
150 |
260 |
350 |
540 |
| 公稱壓力 MPa |
4.0(JB/T79·2-94) |
| 行程 mm |
16 |
25 |
40 |
60 |
| 介質溫度 ℃ |
-16～150(常溫)；-60～450(中溫)；-60～550（高溫）；-250～60（低溫）； |
| 流量特性 |
兩位快開式 |
| 配執行機構 |
ZSD-D |
ZSD-3 |
ZSD-5 |
ZSD-7 |
| 法蘭尺寸、型式 |
按JB/T79·2-94凹式（常、中、高溫）；按JB/T79·3-94榫槽式（低溫） |
| 閥體材質 |
ZG270-500；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti |
活塞執行機構主要技術參數
| 型號 |
ZSD-D |
ZSD-3 |
ZSD-5 |
ZSD-7 |
| 活塞直徑 mm |
150 |
200 |
300 |
400 |
| 有效面積 cm2 |
175 |
305 |
700 |
1245 |
| 行程 mm |
16 |
25 |
40 |
60 |
| 進氣孔螺紋 |
M16×1.5 |
M20×1.5 |
M24×2 |
| 大輸出力 N |
7200 |
12800 |
29300 |
5200 |
| 可配附件 |
空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等 |
| 操作氣源壓力 KPa |
500 |
五、氣動快速切斷閥 性能指標
| 公稱通 mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 泄漏量
滴/min |
軟密封 |
0 |
| 硬密封 |
1 |
3 |
5 |
7 |
9 |
| 切斷時間S |
1～2 |
2～4 |
|
額定行程偏差% |
+10 |
注：泄漏量試驗介質為水
六、氣動快速切斷閥 允許壓差 MPa
| 公稱通 mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 允許壓差 |
氣開 |
4.0 |
4.0 |
4.0 |
2.8 |
3.5 |
2.4 |
| 氣關 |
4.0 |
2.5 |
1.7 |
1.0 |
1.1 |
0.8 |
0.6 |
