      川滬首頁 >> 產品展示 >> 氣動執行器 >>  TH(QGSY)精小型氣動執行機構

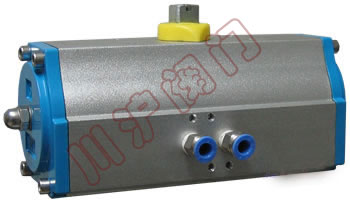

      TH(QGSY)精小型氣動執行機構





      一、TH(QGSY)精小型氣動執行機構  概述



TH精小型氣動執行機構，是引進意大利先進工藝技術，自行研發生產。并通過專業閥門測試中心對該產品進行全方位的測試。它以壓縮空氣為動力，通過齒輪活塞傳動將氣缸內氣壓轉換為90°的扭矩�？勺饔糜诟黝愋D(zhuǎn)型直行程類調節閥、球閥、蝶閥截止閥、旋塞閥等。


TH(QGSY)精小型氣動執行機構




      二、TH(QGSY)精小型氣動執行機構 產品特點



1、齒輪式雙活塞，輸出力矩大，體積小。

2、氣缸選用鋁金材料，重量輕、外形美觀。

3、可在頂部、底部安裝手動操作機構。

4、齒條式連接可調節開啟角度、額定流量。

5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。

6、IS05211標準連接為產品的安裝更換提供了方便。

7、兩端調的節螺釘可使標準產品在0°和90°兩閏置有±4°的可調范圍。確保與閥門的同步精度。



      三、TH(QGSY)精小型氣動執行機構 工作環境




1、環境溫度：-20℃～70℃

2、相對溫度：≤90℃（25℃時）

3、不含強腐蝕介質。

4、無強烈振動。

5、潤滑：在正常工作條件下，無需添加潤滑劑。






      四、TH(QGSY)精小型氣動執行機構 工作原理






TH(QGSY)精小型氣動執行機構工作原理
TH(QGSY)精小型氣動執行機構工作原理




A工作孔進氣，B工作孔斷氣，氣缸內氣壓推動活塞向兩邊移動，輸出軸逆時針旋轉，帶動閥門實現啟閉操作。
B工作孔進氣，A工作孔斷氣，氣缸內氣壓推動活塞向中心合攏，輸出軸順時針旋轉，帶動閥門實現啟閉操作。

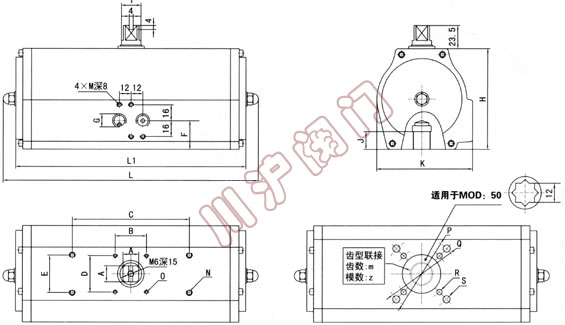

TH(QGSY)精小型氣動執行機構結構圖

      五、TH(QGSY)精小型氣動執行機構 安裝尺寸





    MOD
    A
    B
    C
    D
    E
    F
    G
    H
    фI
    J
    K
    L
    L1
    m
    z
    N
    O
    фP
    фQ
    R
    S




    50
    16
    /
    80
    /
    30
    27.5
    1/4″
    72
    20
    10
    67
    194
    162
    /
    /
    M5×10
    /
    36
    /
    M5×7.5
    /




    65
    16
    /
    80
    /
    30
    27.5
    1/4″
    88
    20
    30
    82
    242
    202
    0.5
    54
    M5×10
    /
    /
    70
    /
    M6×8




    80
    16
    80
    130
    30
    30
    27.5
    1/4″
    102
    20
    30
    98
    278
    236
    0.5
    54
    M6×10
    M4×8
    /
    70
    /
    M8×11




    105
    16
    80
    130
    30
    30
    31.5
    1/4″
    134
    30
    30
    123.5
    364
    320
    0.5
    54
    M6×10
    M4×8
    70
    102
    M8×8
    M10×12




    125
    22
    80
    130
    30
    30
    31.5
    1/4″
    153
    30
    30
    141
    442
    400
    0.5
    54
    M8×12
    M4×8
    70
    102
    M8×8
    M10×14




    160
    22
    80
    130
    30
    30
    35
    3/8″
    190
    40
    40
    180
    520
    470
    0.8
    52
    M8×12
    M4×8
    102
    125
    M10×12
    M12×14





      六、TH(QGSY)精小型氣動執行機構 輸出扭矩表





    型號/輸出力矩N.M/氣壓Mpa
    0.2
    0.3
    0.4
    0.5
    0.6
    0.7
    0.8
    0.9




    TH-50
    9.6
    14.4
    19.2
    24
    28.8
    33.6
    38.4
    43.2




    TH-65
    27.3
    40.9
    54.58
    68.2
    81.8
    95.5
    109.1
    122.8




    TH-80
    47.2
    70.8
    94.49
    118
    141.7
    165.3
    181.9
    212.6




    TH-105
    118.7
    178
    237.3
    296.7
    356
    415.4
    474.7
    534.1




    TH-125
    192
    288.5
    384.6
    480.8
    577
    673
    769.2
    865.4




    TH-160
    409.6
    614.4
    819.2
    1024
    128.9
    1433.7
    1638.5
    1843.3
