      川滬首頁 >> 產品展示 >> 氣動調節閥 >> 氣動高壓調節閥


      ZJHS氣動高壓調節閥

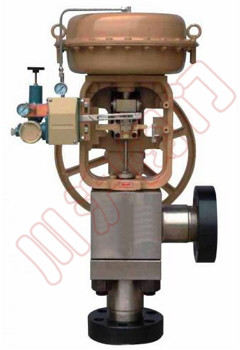

      ZJHS氣動薄膜高壓調節閥

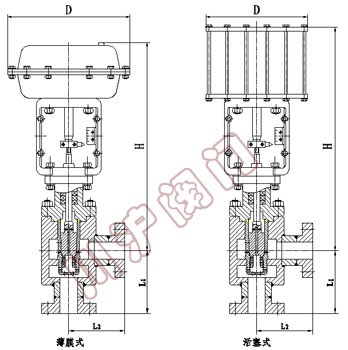

ZJHS氣動薄膜高壓調節閥結構圖





氣動高壓調節閥
氣動高壓調節閥 結構圖





      一、氣動高壓調節閥 概述



 ZJHS-220、ZJHS-320型氣動薄膜精小型角形高壓調節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕的嚴酷工況條件下壽命短、閥桿易斷裂、襯套易脫落嚴重問題研制開發的產品。它采用多級節流形式來分?jǐn)倝翰�，減少了氣蝕、沖蝕、撓流破壞，大大提高了調節閥的使用壽命，特別是用在尿素系統中比普通高壓閥壽命提高2-3倍。閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小，特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。






      二、氣動高壓調節閥 主要技術參數





    公稱通徑
    20
    25
    40
    50
    65
    80
    100
    150
    200
    250
    300




    閥座直徑
    10
    12
    15
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300




    流量系數Kv
    1.6
    2.5
    4
    6.3
    10
    16
    25
    40
    63
    100
    160
    250
    400
    630
    1000
    1600




    可調范圍
    30：1




    公稱壓力
    標準產品1.6、4.0、6.4MPa；特殊訂貨10、22、32MPa




    閥芯形式
    單座柱塞型閥芯




    流量特性
    直線、等百分比




    工作溫度
    普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃




    法蘭標準
    符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN   等訂貨生產





      三、氣動高壓調節閥 允許壓差







      公稱
      通徑
      PN
      320
      6
      10
      15
      25
      32
      40
      50
      65
      80
      100




      PN
      220




      閥座
      直徑

      3
      4
      6
      4
      6
      7
      8
      10
      6
      7
      8
      10
      12
      7
      8
      10
      12
      16
      20
      16
      20
      30
      20
      38
      30
      50
      38
      65
      50
      80
      65
      100




      輸入
      信號

        kgf/cm2

        (0.2～0.1)

      320
      200
      320
      200
      80
      320
      200
      80
      40
      20
      80
      40
      16
      4
      4
      16
      4
      6
      16
      25
      1
      16
      0.6





      220
      160

      220
      160
      64
      40
      140
      64
      25
      64
      16
      25
      8
      20
      6
      10
      4
      6
      2.5




      輸入
      信號

        kgf/cm2

        (0.6～1.8)

      320
      320
      160
      100
      320
      160
      64
      160
      35
      64
      20
      55
      16
      30
      10
      16
      6





      320
      220
      200
      110
      220
      200
      70
      200
      45
      70
      25
      70
      20
      35
      14
      20
      8







      四、氣動高壓調節閥 主要零件材料





    零件名稱
    閥體
    閥桿
    閥芯
    閥座
    填料
    壓縮彈簧
    波紋薄膜




    材料
    40鍛鋼

      不銹鋼

      鉬二鈦
    2Cr13

      不銹鋼

      鉬二鈦


    2Cr13或堆

      焊鈷鉻鎢

      硬質合金
    2Cr13或堆

      焊鈷鉻鎢

      硬質合金


    V形

      聚四氟乙烯圈
    60Si2Mn
    丁睛橡膠

      夾尼襯里






      五、氣動高壓調節閥 性能指標





    序號
    項目
    單位
    不帶定位器
    帶定位器




    1
    基本誤差
    ％
    ±4
    ±1




    2
    回差
    ％
    2.5
    1




    3
    死區
    ％
    1.5
    0.1




    4
    允許泄漏量
    ％
    為C值的0.01％，對C≤4.Q泄≈0




    5
    額定流量系數Kv偏差
    C≤4
    ％
    ±15




    流量特性誤差
    C>4
    ％
    ±10





      六、氣動高壓調節閥 外形尺寸






    公通徑
      (mm)
    6
    10
    15
    25
    32
    40
    50
    65
    80
    100
    125
    150




    L1(mm)
    100
    105
    105
    120
    135
    190
    225
    275
    315
    365
    400
    510




    L2(mm)
    83
    90
    105
    120
    135
    165
    190
    215
    260
    290
    300
    400




    薄膜式
    H(mm)
    407
    406
    425
    401
    493
    502
    500
    630
    630
    620
    848
    910




    D(mm)
    285
    360
    470
    620




    重量(KG)
    37
    43
    46
    52
    93
    160
    123
    224
    297
    442
    650
    780




    活塞式
    H(mm)
    527
    526
    545
    521
    586
    595
    593
    655
    655
    645
    758
    820




    D(mm)
    264
    352
    490




    重量(KG)
    51
    57
    60
    66
    92
    105
    122
    217
    290
    435
    628
    758
