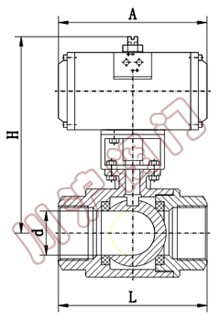

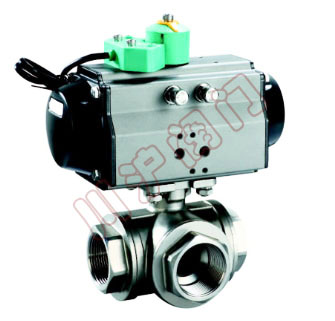

| 氣動三通內螺紋球閥 | 氣動三通內螺紋球閥 結構圖 |
兩閥座密封三通球閥結構緊湊、外型美觀、密封性能好。也能實現管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。
公稱壓力：2.5MPa
適用穩(wěn)定范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體(W。O。G)
螺紋類型:G.NPT.BSPT.BSP.DIN259/2999
| 1 | 閥體 |
不銹鋼CF8M/CF8 |
|---|---|---|
| 2 | 閥蓋 |
不銹鋼CF8M/CF8 |
| 3 | 球 |
不銹鋼CF8M/CF8 |
| 4 | 球墊 |
聚四氟乙烯PTFE |
| 5 | 閥桿 |
不銹鋼CF8M/CF8 |
| 6 | 填料 |
聚四氟乙烯PTFE |
| 7 | 中口 |
聚四氟乙烯PTFE |
| 8 | 大薄片 |
聚四氟乙烯PTFE |
| 9 | 壓蓋螺母 |
不銹鋼CF8M/CF8 |
| 10 | 手柄 |
不銹鋼CF8M/CF8 |
| 11 | 流向指示牌 |
ALUMINUM |
| 12 | 華司 |
不銹鋼CF8 |
| 13 | 螺帽 |
不銹鋼CF8 |
| 14 | 鎖定裝置 |
不銹鋼CF8 |
| 15 | 皮套 |
塑料 |
| 16 | 盲蓋 |
不銹鋼CF8M/CF8 |
| SIZE | d | L | H | D1 | B | W1 | W2 | h | 重量WT(g) |
|---|---|---|---|---|---|---|---|---|---|
1/2" |
12.7 |
64 |
53 |
97 |
32.0 |
22.4 |
35.0 |
10-24UNC |
530 |
3/4" |
16.0 |
76 |
63 |
126 |
38.0 |
22.4 |
35.0 |
10-24UNC |
700 |
1" |
20.0 |
87 |
66 |
126 |
43.5 |
22.4 |
35.0 |
10-24UNC |
980 |
1 1 / 4 " |
25.0 |
96 |
81 |
145 |
48.0 |
22.4 |
35.0 |
10-24UNC |
1950 |
1 1 / 2 " |
32.0 |
114 |
83 |
145 |
57.0 |
25.4 |
38.1 |
1/4-20UNC |
2950 |
2" |
38.1 |
142 |
96 |
204 |
71.0 |
25.4 |
38.1 |
1/4-20UNC |
4450 |
