      川滬首頁 >> 產品展示 >> 氣動蝶閥 >>  氣動真空蝶閥


      GIQ氣動真空蝶閥

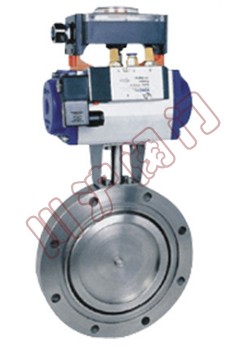

氣動真空蝶閥
氣動真空蝶閥,結構圖




氣動真空蝶閥

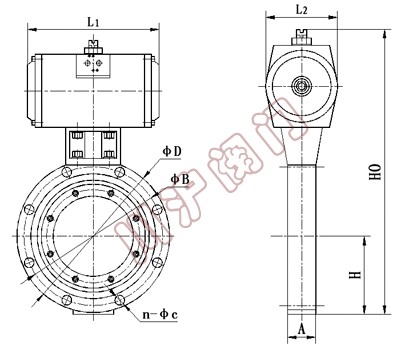

氣動真空蝶閥 結構圖






      一、氣動真空蝶閥  概述


      高真空氣動蝶閥是用壓縮空氣為動力，通過氣動裝置改變氣路方向，控制執行氣缸來驅動蝶閥，接通或切斷真空管路中的氣流。適用的工作介質為空氣及非腐蝕性氣體。



      二、氣動真空蝶閥 性能參數








                            適用范圍(Pa)
                            105～6.7x10-4



                            漏氣率（Pa.L/S)
                            6.7X1010-4



                            電磁閥電壓（V/HZ）
                            220/50



                            氣源壓力（MPa）
                            0.4～0.6



                            法蘭標準
                            GB6070.3-85



                            安裝位置
                            任意



                            介質溫度(℃)
                            丁腈橡膠-25 ~
                              +80，氟橡膠-30 ~ +150，



                            主要件材質
                            閥體、閥板
                            碳鋼（鍍鎳）或不銹鋼



                            密封件
                            丁腈橡膠或氟橡膠




      三、氣動真空蝶閥 外形連接尺寸






      公稱通徑(DN)
      50
      63
      80
      100
      125
      150
      200
      250
      300
      400




      連接尺寸
      A
      26
      32
      35
      50
      55
      60




      ΦD
      110
      130
      145
      165
      200
      225
      285
      335
      425
      510




      ΦB
      90
      110
      125
      145
      175
      200
      260
      310
      395
      480




      n-ΦC
      4-Φ9
      8-Φ9
      4-Φ12
      12-Φ11
      12-Φ14
      16-Φ14
