電動籠式單座調節閥

• 產品概述

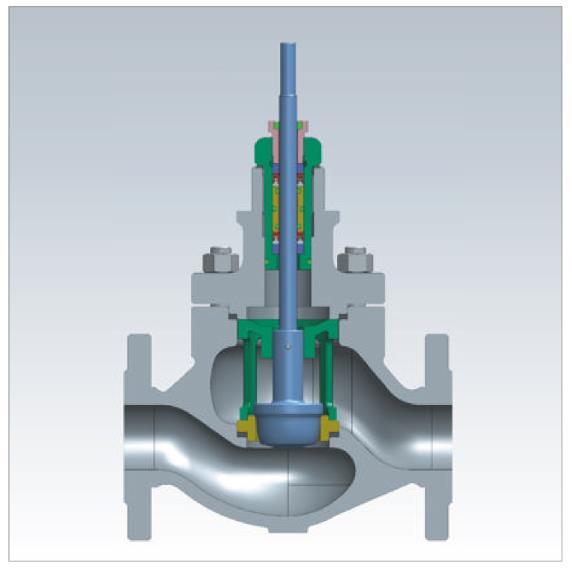

上海川滬閥門生產的電動籠式單座調節閥采用頂部導向不平衡式結構，高強度、重載荷、S型流道、壓降損失小、流量系數大、可調范圍廣、流量特性精度高。

該類型調節閥適用于工況壓差較小的場合，關閉嚴密，適用于對介質流量或者壓力的調節。

閥籠采用壓緊閥座設計，解決了傳統的螺紋擰入式閥座拆卸困難，泄漏量大等問題，延長了使用壽命。采用流開式設計，介質趨向于閥門開啟的方向，小開度可控性好，流量特性畸變小。根據工況要求可選擇降噪音、抗氣蝕的特殊閥籠。

• 電動籠式單座調節閥參數說明

閥內件特點：頂部導向型、 不平衡內件
快拆式壓籠結構
閥體類型：直通式、角式
閥蓋形式：標準型、散熱型、低溫型、波紋管
流量特性：等百分比、線性、快開
泄漏等級：ASME B16.104∨（標準型金屬閥座ASME B16.104Ⅵ（切斷型軟閥座）
管道連接方式：法蘭式、對焊式
適用溫度范圍：-196℃-570℃
執行機構類型：氣動薄膜式執行機構、氣動活塞式執行機構、電動執行機構

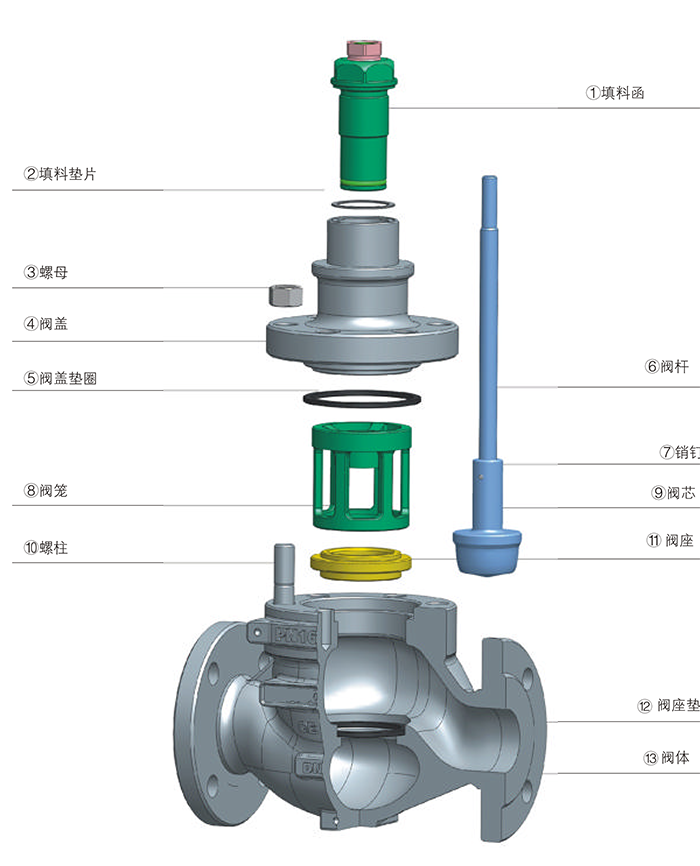

• 電動籠式單座調節閥分解圖
