真空球閥原理和使用范圍

真空球閥是20世紀90年代研制的一種真空閥門。它的工作原理類似于真空蝶閥，是靠固定在轉動軸上的球體旋轉90°實現閥門的開啟和關閉。真空球閥比真空蝶閥開閉速度快，而體積和漏率都較真空蝶閥大。由于其結構中閥體、閥桿為不銹鋼，閥座、填料等密封材料均為聚四氟乙烯，因而適用于介質為空氣、水、蒸汽、酸、堿等。介質溫度范圍為一25~120℃，適用于工作壓力為1×10-3～1.6×1%Pa真空系統和壓力系統中接通或切新帶有酸、堿性的氣體及液體的介質流。

上圖為電動真空球閥內部結構圖

真空球閥形式和性能參數

真空球閥有手動、電動和氣動三種形式。

a.上海川滬閥門生產的真空球閥系列有手動（GU型）、氣動（GLUQ型）和電動（GUD型）三種。

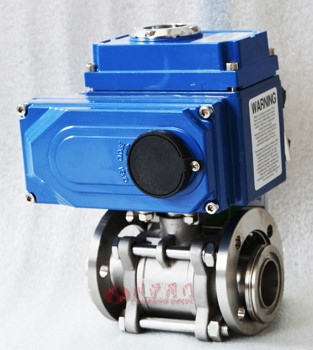

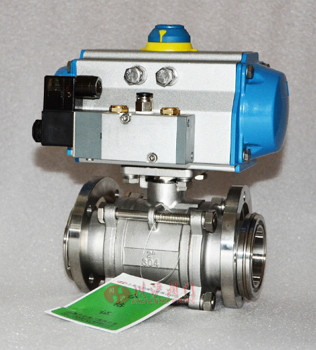

上2張圖分別為電動真空球閥實物圖和氣動真空球閥實物圖

b. 上海川滬閥門生產的真空壓力球閥有氣動（GQQ型）和電動（GQD型）兩種。這兩種真空壓力球閥的技術性能參數為：漏氣速率小于或等于1.3×10-4Pa·L/s；使用壓力范圍10-1~1.6MPa；工作溫度為-30~150℃；閥體和球體材料為316L；密封件材料為增強聚四氟乙烯、氟橡膠；采用1/4旋轉氣動（或電動）執行器，工作平穩，閥門開和關有電信號輸出。

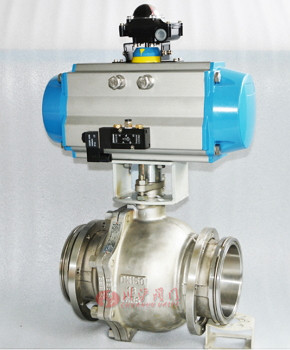

大口徑氣動真空球閥實物圖

上海川滬閥門專業生產手動真空球閥、氣動真空球閥、電動真空球閥，有需要請聯系我司銷售部。
