J41H法蘭截止閥

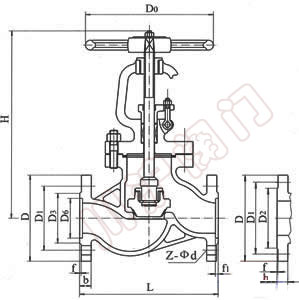

J41H法蘭截止閥	J41H法蘭截止閥結構圖

一、J41H法蘭截止閥主要用途

法蘭連接的截止閥適用于公稱壓力PN1．6～16MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。

二、J41H法蘭截止閥結構特點

1、選材考究，符合國內、外相關標準，結構合理，造型美觀。
2、閥瓣、閥座密封面采用鐵基合金堆焊或司太立（Stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
3、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
4、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
5、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
6、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。

三、J41H法蘭截止閥應用規范

設計與制造		GB/T12235
連接端尺寸	結構長度	GB/T12221
	法蘭尺寸	JB/T79
檢驗與試驗		JB/T9092
材料	碳鋼	GB/T12229
	不銹鋼	GB/T12230
	合金鋼	Q/ZB66
標志		GB/T12220
供貨		JB/T7928

四、J41H法蘭截止閥主要零件材料及主要用途

閥體	閥瓣	密封圈	閥桿	填料	適用介質	適用溫度 (≤℃)
WCB	WCB+D507MO	?D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCrl8Ni9Ti	0Crl8Ni9Ti+ Stellite12	Stellite6	lCrl8Ni9Ti	PTFE	硝酸類	200
ZGlCrl8Ni2Mo2Ti	CF8M+ Stellite12	lCrl8Ni2Mo2Ti	lCrl8Ni2Mo2Ti	PTFE	磷酸類、堿類、混酸	200
ZG00Crl7Nil4M02	CF3M+ Stellite12	Stel1ite6	316L	PTFE	磷酸類、尿素、甲銨液	200
ZGlCr5MO	ZGlCr5MO+ Stellite12	Stel1ite6	25Cr2Mo1VA	柔性石墨	水、油品、蒸汽	550

三、J41H法蘭截止閥主要外形尺寸、連接尺寸及質量

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	標準值									參考值
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	D	D1	n2	D6	b	f	f1	Z-φd	D0	H	質量
1．6	15	130	95	65	45		16	2		4-φ14	218	120	5．2
	20	150	105	75	55		16	2		4-φ14	258	140	7．1
	25	160	115	85	65		16	2		4-φ14	275	160	7．4
	32	180	135	100	78		18	2		4-φ18	280	180	8．5
	40	200	145	110	85		18	3		4-φ18	330	200	12．5
	50	230	160	125	100		18	3		4-φ18	350	240	20
	65	290	180	145	120		18	3		4-φ18	400	280	25
	80	310	195	160	135		20	3		8-φ18	355	280	35
	100	350	215	180	155		22	3		8-φ18	415	320	50
	125	400	245	210	185		24	3		8-φ18	460	360	75
	150	480	280	240	210		24	3		8-φ23	510	400	100
	200	600	335	295	265		26	3		12-φ23	710	400	210
	250	650	405	355	320		30	3		12-φ23	786	450	446
	300	750	460	410	375		30	3		12-φ23	925	500	648
2.5	15	130	95	65	45		16	2		4-φ14	120	218	5.2
	20	150	105	75	55		16	2		4-φ14	140	258	7．0
	25	160	115	85	65		16	2		4-φ14	160	275	7．4
	32	180	135	100	78		18	2		4-φ18	180	280	8．5
	40	200	145	110	85		18	3		4-φ18	200	330	12．5
	50	230	160	125	100		20	3		4-φ18	240	350	16
	65	290	180	145	120		22	3		8-φ18	250	345	22
	80	310	195	160	135		22	3		8-φ18	250	360	33
	100	350	230	190	160		24	3		8-φ23	320	370	18
	125	400	270	220	188		28	3		8-φ25	320	480	85
	150	480	300	250	218		30	3		8-φ25	320	598	105
	200	600	360	310	278		34	3		12-φ25	400	702	178
	250	622	425	370	332		36	3		12-φ30	400	782	446
	300	698	485	430	390		40	4		16-φ30	500	880	456
4．0	15	130	95	65	45	40	16	2	4	3-φ14	120	233	5．4
	20	150	105	75	55	5l	16	2	4	3-φ14	140	275	7．0
	25	160	115	85	65	58	16	2	4	3-φ14	160	285	8．85
	32	180	135	100	78	66	18	2	4	4-φ18	180	302	11．8
	40	200	145	110	85	76	18	3	4	4-φ18	200	355	16．5
	50	230	160	125	100	88	20	3	4	4-φ18	200	350	23
	65	290	180	145	120	110	22	3	4	8-φ18	250	400	28
	80	310	195	160	135	121	22	3	4	8-φ18	250	430	33
	100	350	230	190	160	150	24	3	4．5	8-φ23	320	465	53
	125	400	270	220	188	176	28	3	4．5	8-φ25	320	505	93
	150	480	300	250	218	204	30	3	4．5	8-φ25	320	611	115
	200	600	375	320	282	260	38	3	4．5	12-φ30	400	722	210
6．4	15	170	105	75	55	41	18	2	4	4-φ14	140	195	10
	20	190	125	90	68	5l	20	2	4	4-φ18	160	228	13
	25	210	135	100	78	58	22	2	4	4-φ18	180	275	14．5
	32	230	150	110	82	66	24	2	4	4-φ23	200	325	19
	40	260	165	125	95	76	24	3	4	4-φ23	240	360	25
	50	300	175	135	105	88	26	3	4	4-φ23	200	410	35
	65	340	200	160	130	110	28	3	4	8-φ23	250	450	48
	80	380	210	170	140	121	30	3	4	8-φ23	250	485	56
	100	430	250	200	168	150	32	3	4．5	8-φ25	320	537	125
	125	500	295	240	202	176	36	3	4．5	8-φ30	320	590	136
	150	550	340	280	240	204	38	3	4．5	8-φ34	320	646	157
	200	650	405	345	300	260	44	3	4．5	12-φ34	400	756	256
10．0	15	170	105	75	55	35	20	2	6．5	4-φ14	140	202	l1
	20	190	125	90	68	45	22	2	6．5	4-φ18	160	228	13．2
	25	210	135	100	78	50	24	2	6．5	4-φ18	180	250	14
	32	230	150	110	82	65	24	2	6．5	4-φ23	220	326	15
	40	260	165	125	95	75	26	3	6．5	4-φ23	240	359	29
	50	300	195	145	112	88	28	3	4	4-φ25	280	414	49
	65	340	220	170	138	110	32	3	4	8-φ25	320	464	65
	80	380	230	180	148	121	34	3	4	8-φ30	400	547	95
	100	430	265	210	172	150	38	3	4．5	8-φ30	450	621	115
	125	500	310	250	210	176	42	3	4．5	8-φ34	450	732	149
	150	550	350	290	250	204	46	3	4．5	12-φ34	500	840	310
	200	650	430	360	312	260	54	3	4．5	12-φ4l	550	925	590
16．0	15	170	110	75	52	35	24	2	6．5	4-φ18	140	148	12．2
	20	190	130	90	62	45	26	2	6．5	4-φ23	160	156	15
	25	210	140	100	72	50	28	2	6．5	4-φ23	180	175	17
	32	230	165	115	85	65	30	2	6．5	4-φ25	220	200	21．4
	40	260	175	125	92	75	32	3	6．5	4-φ27	240	231	32
	50	300	215	165	132	88	36	3	4	8-φ25	280	432	54
	65	340	245	190	152	110	44	3	4	8-φ30	320	483	79
	80	380	260	205	168	121	46	3	4	8-φ30	400	590	115
	100	430	300	240	200	150	48	3	4．5	8-φ34	450	72l	180
