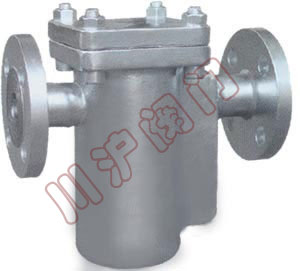

U型過濾器
 |
 |
| U型過濾器 |

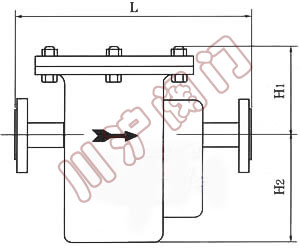

U型過濾器 結構圖 |
一、U型過濾器 用途
U型過濾器廣泛用于蒸汽、空氣、水、油品等系統管道中，保護各種計量?jī)x器、泵機、閥門、蔬水器等設備。
二、U型過濾器 特點
壓力損失小,流通面積大，抗污性強，排污方便，排污方便。
三、U型過濾器 主要性能規范
| 公稱壓力PN(MPa) |
工作溫度℃ |
濾網目數 |
適用介質 |
| 1.6 |
350 |
20～150 |
蒸汽、空氣、水、油、 |
| 2.5 |
350 |
四、U型過濾器 主要零部件材料
| 零件名稱 |
材料 |
| 閥體 |
碳鋼、不銹鋼 |
| 濾網蓋 |
碳鋼、不銹鋼 |
| 濾芯網 |
不銹鋼 |
| 墊片 |
柔性石墨 |
五、U型過濾器 連接尺寸
| 連接方式 |
公稱通徑DN |
外形尺寸 mm |
| D |
D1 |
H |
| 法蘭 |
15 |
270 |
90 |
145 |
| 20 |
270 |
90 |
145 |
| 25 |
270 |
90 |
145 |
| 32 |
320 |
125 |
175 |
| 40 |
320 |
125 |
175 |
| 50 |
320 |
125 |
175 |
| 65 |
430 |
140 |
220 |
| 80 |
430 |
140 |
220 |
| 100 |
430 |
140 |
220 |
| 125 |
460 |
160 |
235 |
| 150 |
460 |
170 |
235 |
| 200 |
460 |
190 |
235 |
