工程塑料氣動隔膜泵

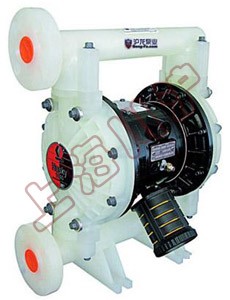

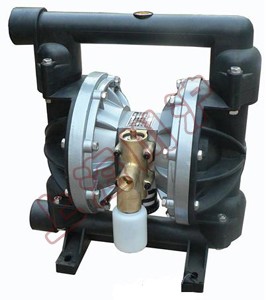

工程塑料氣動隔膜泵(螺紋式)	工程塑料氣動隔膜泵(法蘭式)

一、工程塑料氣動隔膜泵 概述

QBY型工程塑料氣動隔膜泵是一種新型輸送機械，是目前國內新穎的一種泵類。采用壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡。其性能參數與聯邦德國的 WLLDENPVMPS 、美國的 MARIOWPUMPS 相近。 黃河水泵公司目前已形成系列化生產，共有八種規格直徑：φ10mm（3/8’）、φ15mm（1/2’）、φ25mm（1’）、φ40mm（11/2’）、φ50mm（2’）、φ65mm（21/2’）、φ80mm（3’）、φ100mm（4’）。 隔膜片根據不同液體介質分別采用丁晴橡膠、氯丁橡膠、聚四氟乙烯、特氟龍、食品橡膠 等滿足不同用戶的需要。泵體材質：RPP增強聚丙烯。

二、工程塑料氣動隔膜泵 主要特點

1、不需灌引水，吸程高達7m，揚程達70m，出口壓力≥6kgf/cm2;
2、流動寬敞，通過性能好，允許通過大顆粒直徑達10mm。抽送泥漿、雜質時，對泵磨損甚微;
3、揚程、流量可通過氣閥開度實現無級調節（氣壓調節在1-7kgf/cm2之間）;
4、該泵無旋轉部件，沒有軸封，隔膜將抽送的介質與泵的運動部件、工作介質完全隔開，所輸送的介質不會 向外泄漏。所以抽送有毒、易發揮或腐蝕性介質時，不會造成環境污染和危害人身安全;
5、不必用電，在易燃、易爆場所使用安全可靠;
6、可以浸沒在介質中工作;
7、作用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間無介質運行或突 然停機，泵也不會因此而損壞，不旦超負荷，泵會自動地停機，具有自我保護性能，當負荷恢復正常后，
又有自動啟動運行;
8、結構簡單、易損件少，該泵結構簡單，安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部 件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降;
9、可輸送較粘的液體（粘度在1萬厘泊以下）;
10、本泵無須用油潤滑，即使空轉，對泵也無任何影響，這是該泵一大特點。

三、工程塑料氣動隔膜泵 主要用途

1、泵吸花生醬、泡菜、土豆泥、小紅腸、果醬蘋果漿、巧克力等。
2、泵吸油漆、樹膠、顏料。
3、粘合劑和膠水、全部種類可用泵吸取。
4、各種瓦、瓷、磚器及陶器釉漿。
5、油井鉆好后，用泵吸沉積物及灌漿。
6、泵吸各種乳劑和填料。
7、泵吸各種污水。
8、用泵為油輪，駁船清倉吸取倉內污水。
9、啤酒花及發酵粉稀漿、糖漿、糖密。
10、泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11、各種橡膠漿。
12、各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
13、各種劇毒、易燃、易揮發液體。
14、各種強酸、強堿、強腐蝕液體。
15、各種高溫液體高可耐150℃。
16、作為各種固液體分離設備的前級送壓裝置。

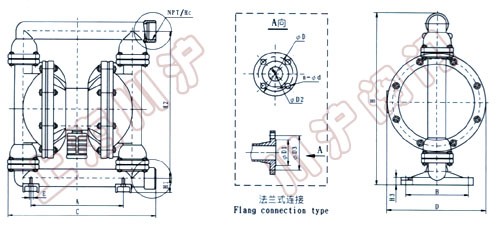

四、工程塑料氣動隔膜泵 結構簡圖

1、壓縮空氣為動力。
2、是一種由膜片往復變形造成容積變化的容積泵，其工作原理近似于柱塞泵，由于隔膜泵工作原理的特點，因此隔膜泵具有以下特點:
（1）泵不會過熱：壓縮空氣作動力，在排氣時是一個膨脹吸熱的過程，氣動泵工作時溫度是降低的，無有害氣體排出。
（2）不會產生電火花：氣動隔膜泵不用電力作動力，接地后又防止了靜電火花
（3）可以通過含顆粒液體：因為容積式工作且進口為球閥，所以不容易被堵。
（4）對物料的剪切力極低：工作時是怎么吸進怎么吐出，所以對物料的攪動小，適用于不穩定物質的輸送
（5）流量可調節，可以在物料出口處加裝節流閥來調節流量。
（6）具有自吸的功能。
（7）可以空運行，而不會有危險。
（8）可以潛水工作。
（9）可以輸送的流體極為廣泛，從低粘度的到高粘度的，從腐蝕性得到粘稠的。
（10）沒有復雜的控制系統，沒有電纜、保險絲等。
（11）體積小、重量輕，便于移動。
（12）無需潤滑所以維修簡便，不會由于滴漏污染工作環境。
（13）泵始終能保持高效，不會因為磨損而降低。
（14）百分之百的能量利用，當關閉出口，泵自動停機，設備移動、磨損、過載、發熱
（15）沒有動密封，維修簡便避免了泄漏。工作時無死點。

五、工程塑料氣動隔膜泵 性能參數表

六、工程塑料氣動隔膜泵 工作原理

在泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜6，聯桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭1進入配氣閥3后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥4，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。
