DBY電動隔膜泵

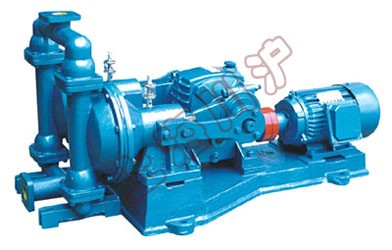

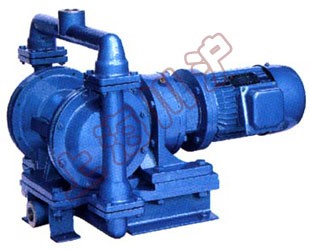

DBY電動隔膜泵(螺紋式)	DBY電動隔膜泵(法蘭式)

一、DBY電動隔膜泵 概述

本公司生產的電動隔膜泵是一種新型的泵種，近年來，由于在隔膜材料取得了突破性的進展，國際上越來越多的工業化國家要用此種型式的泵，代替部份離心泵、螺桿泵，來應用于石化、陶瓷、冶金等行業。我單位目前生產的隔膜泵分為YGB液動式和DBY電動式，產品設計均參考美國ABEL公司樣機DBY型隔膜泵適用于低壓，即出口壓力≤3kgf/cm2的場合，YGB型適用于出口壓力≥4kgf/cm2的場合。

二、DBY電動隔膜泵 主要特點

1、不需灌引水，自動能力達7米以上。
2、通過性能好，直徑在10毫米以下的顆粒、泥漿等均可以毫不費力地通過。
3、由于隔膜將被輸送介質和傳動機械件分開，所以介質絕對不會向外泄漏。且泵本身無軸封，使用壽命大大延長。根據不同介質，隔膜分為氯丁橡膠、氟橡膠、丁晴橡膠等，可以滿足不同用戶的要求。
4、泵體介質流經部份，可根據用戶要求，分為鑄鐵、不銹鋼、襯膠，電機分為普通式和防爆式（B3b）兩種。

三、DBY電動隔膜泵 主要用途

1、各種劇毒、易燃、易揮發液體。
2、各種強酸、強堿、強腐蝕性液體。
3、可輸送較高溫度的介質150℃。
4、作為各種壓濾機前級送壓裝置。
5、熱水回收及循環。
6、油罐車、油庫、油品裝卸。
7、泵吸泡菜、果醬、土豆泥、巧克力等。
8、泵吸油漆、樹膠、顏料粘合劑。
9、各種橡膠、漿乳膠、有機溶劑、填料。
10、用泵為油輪駁船清倉吸取倉內污水及剩油。
11、啤酒花及發酵粉稀漿、糖漿、精密。
12、泵吸礦井、坑道、隧道、下水道中污水、沉淀物。
13、各種特殊介質的吸送。

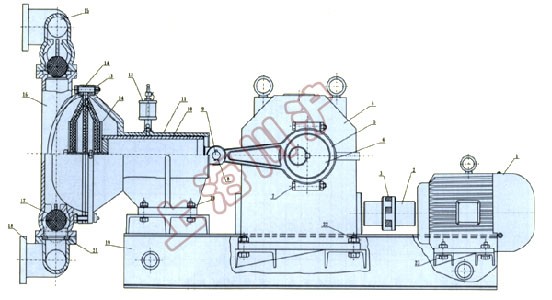

四、DBY電動隔膜泵 結構簡圖

五、DBY電動隔膜泵 性能參數表

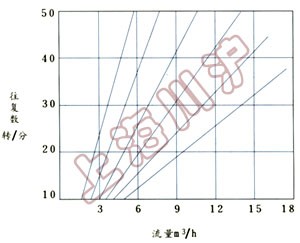

六、DBY電動隔膜泵 流量特性曲線圖

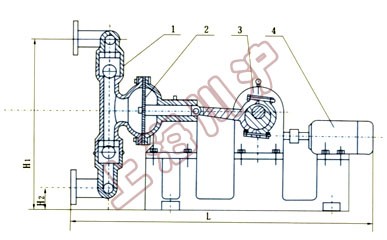

七、DBY電動隔膜泵 工作原理

電機（4）通過減速箱（3）帶動左右兩端柱塞上面的隔膜（2）一前一后往復運動。在左右兩個泵腔內，裝有上下四個單向球閥(1)隔膜的運動，造成工作腔內的容積的改變，迫使四個單向球閥交替地開啟和關閉，從而將液體不斷地吸入和排出。

八、DBY電動隔膜泵 安裝尺寸表及尺寸圖

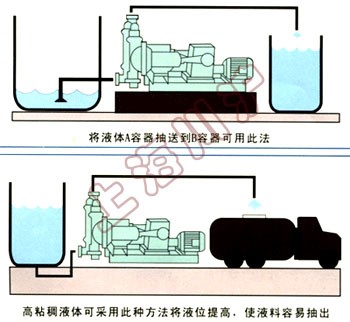

九、DBY電動隔膜泵 安裝和使用方法
