      川滬首頁 >> 產品展示 >> 蝶閥 >>  凸耳式襯膠蝶閥


      凸耳式襯膠蝶閥






凸耳式襯膠蝶閥
凸耳式襯膠蝶閥

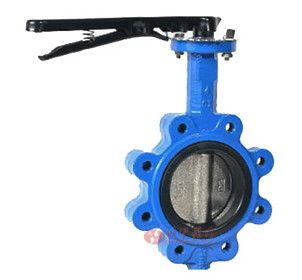

D33X凸耳式襯膠蝶閥
D333X蝸輪凸耳式襯膠蝶閥





      一、凸耳式襯膠蝶閥 用途及特點


      凸耳式襯膠蝶閥是一種中線軟密封蝶閥，閥體連接部分采用凸耳式設計，具有結構緊湊、安裝方便的特點，其中中線襯膠蝶閥是在過流部件閥體、蝶板上采用高分子材料襯里技術的一種蝶閥，基襯里材料把介質與閥體完全隔絕，防腐蝕性能優良，可適用于任何濃度的酸、堿、鹽及氧化劉、還原劑、有機溶劑等介質，是化工、石油、醫藥、食品、造紙、水電等系統的氣體液體、半流體的管路和容器上作截流和調節設備使用的理想產品。它可取代閘閥，截止閥和其他類型的切斷、調節閥門。



      產品主要特點

1. 小型輕便，容易拆裝和維修，并可在任意安裝。

2. 結構簡單、緊湊，90°回轉啟閉迅速，啟閉力矩小。

3. 雙向承壓，達到完全密封，氣體試驗泄漏為零。

4. 可用于介質的截斷和調節流量，流量特性趨于直線，調節性能好。

5. 在管路中無沉積，抗沖刷能力強，適應較惡劣的工況環境。



      結構特點

蝶閥的蝶板密封中心和閥桿的回轉中心重合， 閥門依靠一定的過盈量在閥座與蝶板密封面間造成密封比壓，保證閥門密封副的密封效果，閥座一般采用橡膠或聚四氟乙烯等彈性材料，多適用于壓力較低的蝶閥。
閥座形式有：帶靠背閥座、鑲嵌閥座、整體硫化閥座





      二、凸耳式襯膠蝶閥 依據標準





    設計制造標準

      Design & Manufacture
    法蘭連接標準

      Flange Connection
    結構長度標準

      Face to Face Dimension
    試驗檢驗標準

      Test & Inspection




    GB/T 122238
    GB/T 9113
    GB/T 12221
    GB/T 13927




    API 609
    ASME    B16.5  ASME B16.47
    API 609     ASME B16.10
    API 598




    EN 593
    EN 1092
    EN 558
    EN 12266-1




    ISO 10631
    ISO 7005
    ISO 5752
    ISO 5208







      三、凸耳式襯膠蝶閥 主要技術參數





    名稱
    性能參數




    公稱通徑
    2" ~48" DN50~1200




    公稱壓力
    150LB PN6~16




    溫度范圍
    -29°C ~200°C




    連接方式
    對夾式、凸耳式、法蘭式




    適用介質
    淡水、海水、空氣、食品、藥品、各種油類及腐蝕性介質等

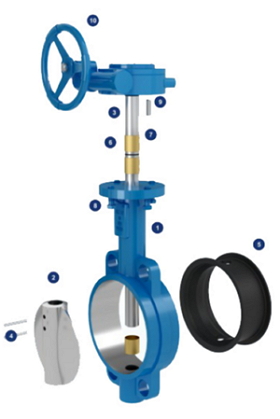

      四、凸耳式襯膠蝶閥零部件材質





    序號
    零件名稱
    材質





    1
    閥體
    WCB/GGG40/C95800




    2
    蝶板
    WCB/GGG40/C95800




    3
    閥軸
    416    / 420 / 431 / 304




    4
    銷軸
    416    / 420 / 431 / 304




    5
    閥座
    EPDM    / NBR/ VITON / PTFE




    6
    O形圈
    EPDM    / NBR/ VITON




    7
    軸套
    Bronze/PTFE




    8
    螺釘
    8.8/B7/B8




    9
    鍵
    1045




    10
    蝸輪
    組件

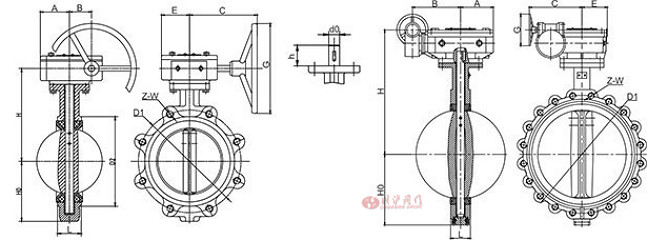

      五、凸耳式襯膠蝶閥 外形尺寸


      凸耳式襯膠蝶閥


       D331X-16C DN50~DN600 連接尺寸





    DN
    L
    法蘭尺寸
    外形尺寸
    上法蘭尺寸
    重量（Kg）




    D1
    D2
    Z-W
    H0
    H
    A
    B
    C
    E
    G
    ISO 5211
    d0
    h




    50
    43
    125
    102
    4- M16
    73
    145
    52
    45
    150
    52
    150
    F05
    13
    32
    8.5




    65
    46
    145
    122
    8- M16
    80
    152
    52
    45
    150
    52
    150
    F05
    13
    32
    9.4




    80
    46
    160
    138
    8- M16
    88
    159
    52
    45
    150
    52
    150
    F05
    13
    32
    9.5




    100
    52
    180
    158
    8- M16
    103
    179
    52
    45
    150
    52
    150
    F07
    16
    32
    12.4




    125
    56
    210
    188
    8- M16
    116
    192
    52
    45
    150
    52
    150
    F07
    19
    32
    15




    150
    56
    240
    212
    8- M20
    138
    208
    52
    45
    150
    52
    150
    F07
    19
    32
    17




    200
    60
    295
    268
    12- M20
    162
    240
    75
    63
    300
    75
    300
    F10
    22
    32
    28




    250
    68
    355
    320
    12- M24
    202
    284
    75
    63
    300
    75
    300
    F10
    29
    32
    36




    300
    78
    410
    378
    12- M24
    222
    315
    81
    80
    300
    81
    300
    F10
    32
    32
    57




    350
    78
    470
    438
    16- M24
    270
    355
    81
    80
    300
    81
    300
    F12
    32
    32
    77




    400
    102
    525
    490
    16- M27
    244
    424
    121
    178
    300
    115
    300
    F14
    38
    60
    138




    450
    114
    585
    550
    20- M27
    349
    495
    121
    178
    300
    115
    300
    F14
    43
    60
    152




    500
    127
    650
    610
    20- M30
    387
    472
    121
    178
    300
    115
    300
    F14
    46
    60
    220




    600
    154
    770
    725
    20- M33
    463
    558
    145
    304
    300
    144
    300
    F16
    54
    70
    327






       以上數據為常規數據，法蘭尺寸按照EN1092-1。若有不同的需求，可根據需求訂制。
