      川滬首頁 >> 產品展示 >> 電磁閥 >>  ZS系列零壓啟動電磁閥


      ZS系列零壓啟動電磁閥






 ZS系列零壓啟動電磁閥

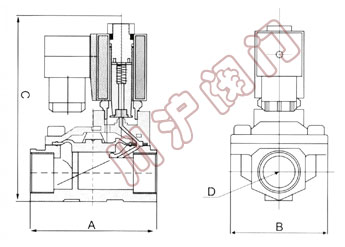

 ZS系列零壓啟動電磁閥,外型尺寸圖




 ZS系列零壓啟動電磁閥
 ZS系列零壓啟動電磁閥 結構圖





      一、ZS系列零壓啟動電磁閥 應用范圍


      航天軍工、石油燃氣設備、分析測量儀器、醫療器械、造船業、消防設備、暖通空調、加濕設備、清洗設備、電鍍涂裝、灌裝計量、機器制造、食品工業、水處理系統等。






      二、ZS系列零壓啟動電磁閥 技術參數



原理結構：直動膜片型

控制方式①：常閉式、常開式

接口形式：螺紋式、法蘭式

流體范圍②：水、氣、煤氣、天然氣等

流體溫度：C2組：-10~+80℃；C3組：-10~120℃

閥體材質：黃銅（略）、304不銹鋼

膜片材料：NBR、（特制VITON、硅橡膠）

標準電壓：AC220V、AC110V、DC24V、DC12V (其它可特制)

電氣連接：接線盒（3個接線端子）；金屬殼為2芯引線焊接式

防護等級：IP65

線圈選擇③：普通型（A塑封、金屬殼）；防爆型（隔爆型、A澆封型）




      三、ZS系列零壓啟動電磁閥 產品特點



中外結合  歐洲工藝  進口膜片  耐溫耐壓

鍛造閥體  小巧精美  價格實惠  應用廣泛



      四、ZS系列零壓啟動電磁閥 規格參數及安裝尺寸





      型號規格④
      螺紋接口PT(英寸)
      公稱通徑
      kV值
      工作壓力

      螺紋式外形尺寸


      法蘭式外形尺寸





      L
      H
      H（-K）
      W
      L
      H
      連體304法蘭盤（銅閥為鑲嵌法蘭）




      ZS03
      G1/8、1/4
      2.5
      0.25

      常閉:0~10

        常開:0~5；

        隔爆型:0~10（3/8″~2″）;

        澆封型：0~5（3/8″~1″）

      40
      75
      75
      30







      ZS05
      G1/2
      5
      0.6
      52
      85
      85
      32







      ZS10
      G3/8
      15
      4.8
      68
      116
      117
      57







      ZS15
      G1/2
      15
      4.8
      68
      116
      117
      57







      ZS20
      G3/4
      20
      7.5
      72
      122
      123
      57







      ZS25
      G1
      25
      12
      98
      133
      135
      74
      135
      160
      4-φ13.5*φ85




      ZS32
      G11/4
      34
      24
      122
      170
      195
      95
      151
      210
      4-φ17.5*φ100




      ZS40
      G11/2
      40
      30
      122
      170
      195
      95
      151
      215
      4-φ17.5*φ110




      ZS50
      G2
      50
      48
      166
      208
      226
      122
      200
      251
      4-φ17.5*φ125







注解：①常開式請在型號規格后加-K， 常閉式略；

②流體若含雜質電磁閥前方應安裝過濾閥（濾網≥60目），且無凝固或結晶現象；

③線圈選擇：防爆型請在型號后加-E（常開式無隔爆型）,普通型略，防爆等級： ExmⅠ/ⅡT4(澆封型)、dⅡBT4(隔爆型)；
           ④選型時若選法蘭連接，請緊隨型號規格后加F表示，選普通塑封線圈和澆封型防爆請緊隨型號規格或F后面加A表示。
