      川滬首頁 >> 產品展示 >> 電動蝶閥 >>  電動真空蝶閥


      電動真空蝶閥






電動真空蝶閥

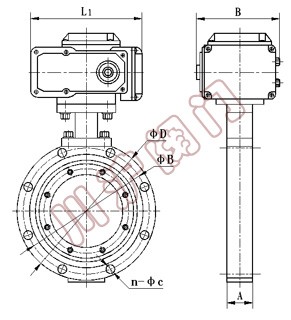

電動真空蝶閥 結構圖




電動真空蝶閥
電動真空蝶閥 結構圖





      一、電動真空蝶閥  概述



電動真空蝶閥是適用于真空系統中接通或切斷管路的介質流。 該閥采用回轉型電動、電子調節式閥門驅動裝置，可以通過外接電源的切換（用手動轉位開關或電腦控制）或外部輸入信號，來實現閥門開、關或中間位置的控制。閥門的閥板采用夾緊結構，把閥板的密封圈來夾緊，除了能用在真空狀態下，也能在低壓狀態下使用。并可以任意位置安裝。 適用的工作介質為空氣和非腐蝕性氣體。



      二、電動真空蝶閥 外形連接尺寸和性能參數






                            公稱通徑(DN)
                            50
                            65
                            80
                            100
                            125
                            150
                            200
                            250
                            300
                            400



                            連接尺寸
                            A
                            26
                            32
                            35
                            50
                            55
                            60



                            ΦD
                            110
                            130
                            145
                            165
                            200
                            225
                            285
                            335
                            425
                            510



                            ΦB
                            90
                            110
                            125
                            145
                            175
                            200
                            260
                            310
                            395
                            480



                            n-ΦC
                            4-Φ9
                            8-Φ9
                            4-Φ12
                            12-Φ11
                            12-Φ14
                            16-Φ14



                            適用范圍(Pa)
                            105～6.7x10-4



                            漏氣率（Pa.L/S)
                            6.7X1010-4



                            電磁閥電壓（V/HZ）
                            220/50



                            氣源壓力（MPa）
                            0.4～0.6



                            法蘭標準
                            GB6070.3-85



                            安裝位置
                            任意



                            介質溫度(℃)
                            丁腈橡膠-25 ~ +80，氟橡膠-30 ~ +150，



                            主要件材質
                            閥體、閥板
                            碳鋼（鍍鎳）或不銹鋼



                            密封件
                            丁腈橡膠或氟橡膠
