      G41J襯里隔膜閥






G41J襯里隔膜閥

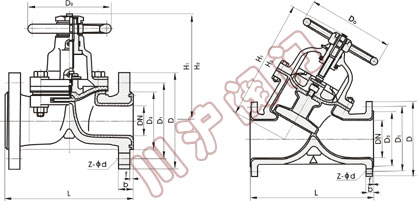

G41J襯里隔膜閥,結構圖




G41J襯里隔膜閥
G41J襯里隔膜閥 結構圖






      隔膜閥是一種特殊形式的、具有截斷功能的閥門，其吝惜閉件由鋼質閥瓣與軟質材料（橡膠和氟塑料復合）制成的隔膜組成，并將閥體內腔與閥蓋內腔隔開，以達到截斷管內介質之目的。


      一、G41J襯里隔膜閥  結構特點



1.復合隔膜閥將閥體下部內腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿、閥瓣等內件與介質完全隔離，省去填料密封結構，介質的內漏和外漏可同時避免；

2.利用FEP（Teflon)氟塑料與全成橡膠復合而成的隔膜的帶有Teflon氟塑料襯里層的閥門，可適于除“熔融堿金屬、元素氟”外的各種強腐蝕性介質。

3.做為執行元件的膜片,由于頻繁的啟閉,易產生疲勞斷裂,應視工況、介質的特性，進行定期更換。

4.氟塑料的防腐性能及推薦使用溫度風“閥門及管路附件用氟塑料襯里性能表”。



      二、G41J襯里隔膜閥  設計規范



      遵循GB 12239 / BS5156標準。


      三、G41J襯里隔膜閥   驅動方式


      手動、氣動（常開或常閉）、電動。



      四、G41J襯里隔膜閥   基本型號





  手動
  G41F3
  直流式
  G45F3




  G41F46
  G45F46




  氣動
  Q641F3
  電動
  Q941F3




  Q641F46
  Q941F46





      五、G41J襯里隔膜閥   主要零部件材料表





  序號
  零件名稱
  灰鑄鐵
  鑄鋼
  不銹耐酸鑄鋼
  超低不銹鋼耐酸鑄鋼




  Z
  C
  P
  R
  P
  R





  1
  閥體/閥蓋
  HT250
  WCB
  CF8
  CF8M
  CF3
  CF3M




  2
  閥瓣/閥桿
  35
  1cr13
  1Cr18Ni9Ti
  1Cr18Ni12Mo2Ti
  00cr18Ni10
  00Cr17Ni14Mo2




  3
  襯里/閥座
  PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性F4)




  4
  隔膜
  FEP(F46)/CR(氯丁橡膠)、PFA（可溶性F4）/FPDM（乙丙橡膠）




  5
  支架
  WCB
  CF8
  CF8




  6
  閥桿螺母
  ZCuAI10Fe3
  ZCuAI10Fe3
  ZCuAI10Fe3




  7
  緊固螺栓
  35
  1Cr17Ni2
  1Cr18Ni9Ti




  8
  螺母
  45
  0Cr18Ni9
  0Cr18Ni9




  9
  手輪
  WCB
  WCB
  WCB






      六、G41J襯里隔膜閥    技術規范





  設計標準
  GB12239




  結構長度
  JB1688/GB12221




  法蘭標準
  JB/T79-94




  GB9113.1-26




  檢驗試驗
  GB/T13927




  驅動方式
  手動、電動、氣動、
    常閉型、常開





      七、G41J襯里隔膜閥    主要外型和連接尺寸





  公稱通徑
  標準值
  參考值




  DN(mm)
  NPS(inch)
  L
  D
  D1
  D2
  f
  b
  Z-фd
  d0
  H
  H1
  WT(kg)




  PN0.6MPa / PN1.0MPa




  15
  1/2
  125
  95
  65
  45
  2
  14
  4-ф14
  100
  105
  110
  3.5




  20
  3/4
  135
  105
  75
  55
  2
  16
  4-ф14
  100
  115
  125
  4




  25
  1
  145
  115
  85
  65
  2
  16
  4-ф14
  120
  120
  135
  5.5




  32
  11/4
  160
  135
  100
  78
  2
  18
  4-ф18
  120
  125
  150
  8




  40
  11/2
  180
  145
  110
  85
  3
  18
  4-ф18
  140
  135
  175
  11




  50
  2
  210
  160
  125
  100
  3
  20
  4-ф18
  140
  155
  195
  14




  65
  21/2
  250
  180
  145
  120
  3
  20
  4-ф18
  200
  170
  200
  23




  80
  3
  300
  195
  160
  135
  3
  22
  4-ф18
  200
  200
  255
  29




  100
  4
  350
  215
  180
  155
  3
  22
  8-ф18
  280
  270
  325
  46




  125
  5
  400
  245
  210
  185
  3
  24
  8-ф18
  320
  335
  405
  70




  150
  6
  460
  280
  240
  210
  3
  24
  8-ф23
  320
  370
  450
  95




  200
  8
  570
  335
  295
  265
  3
  26
  8-ф23
  400
  480
  600
  170




  250
  10
  680
  390
  350
  320
  3
  28
  12-ф23
  500
  545
  620
  270




  300
  12
  790
  435
  395
  362
  4
  24
  12-ф23
  500
  585
  680
  320




  PN1.6MPa




  15
  1/2
  130
  95
  65
  45
  2
  14
  4-ф14
  120
  110
  115
  4




  20
  3/4
  150
  105
  75
  55
  2
  16
  4-ф14
  120
  120
  130
  5




  25
  1
  160
  115
  85
  65
  2
  16
  4-ф14
  140
  125
  140
  6




  32
  11/4
  180
  135
  100
  78
  2
  18
  4-ф18
  140
  130
  155
  9




  40
  11/2
  200
  145
  110
  85
  3
  18
  4-ф18
  160
  140
  180
  12




  50
  2
  230
  160
  125
  100
  3
  20
  4-ф18
  160
  160
  200
  15




  65
  21/2
  290
  180
  145
  120
  3
  20
  4-ф18
  200
  175
  205
  24




  80
  3
  310
  195
  160
  135
  3
  22
  8-ф18
  200
  205
  260
  30




  100
  4
  350
  215
  180
  155
  3
  24
  8-ф18
  280
  275
  330
  48




  125
  5
  400
  245
  210
  185
  3
  26
  8-ф18
  320
  340
  410
  75




  150
  6
  480
  280
  240
  210
  3
  28
  8-ф23
  320
  375
  460
  105




  200
  8
  600
  335
  295
  265
  3
  30
  12-ф23
  400
  485
  605
  182




  250
  10
  730
  405
  355
  320
  3
  32
  12-ф25
  500
  550
  625
  295




  300
  12
  850
  460
  410
  375
  4
  34
  12-ф25
  500
  590
  685
  345
