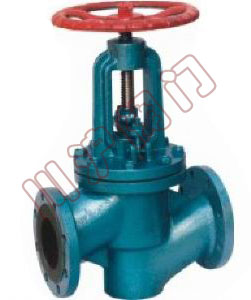

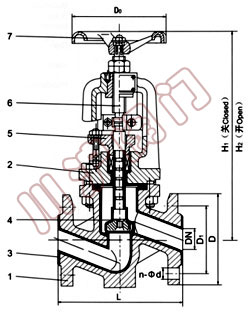

J41J襯膠截止閥	J41J襯膠截止閥結構圖

本閥專用于控制一般腐蝕性介質，閥體內腔表面覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管中，具有強度高、耐腐蝕性好的特點。適用溫度：≤85℃、≤100℃、≤120℃（按照襯里材料）壓力等級：PN（MPa）　1.0　1.6

閥體	鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
蝶板	鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料
閥桿	碳鋼鍍鎳磷、不銹鋼
閥座密封圈	天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM
手輪	鑄鐵、碳鋼

襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1

公稱通徑DN	公稱壓力MPa	工作壓力MPa	L mm	D mm	D1 mm	n-Φd mm	H1 mm	H2 mm	Do mm	質量
15	1.6 1.0	1.6 1.0	130	95	65	4-14	213	232	100	4
20			150	105	75	4-14	224	246	100	6
25			160	115	85	4-14	240	272	120	8
32			180	140	100	4-18	262	285	120	10.5
40			200	150	110	4-18	283	310	140	16.5
50			2360	165	125	4-18	311	345	140	18.
65			290	185	1451	4-18	366	410	160	26
80			310	200	60	6/2-18	388	430	200	36.5
100			350	220	180	6/2-18	463	535	280	58
125			400	250	210	6/2-18	495	575	380	64
150			480	285	240	6/2-22	560	60	320	85
200			495	340	295	6/2-22	615	715	360	155
250			622	405	355	10/2-22	790	935	500	243
300			698	460	410	10/2-22	908	1100	500	295
