襯氟閘閥

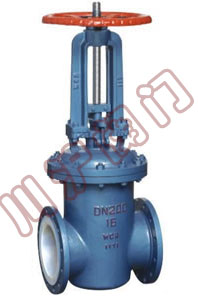

襯氟閘閥	ZG41FX型法蘭連接手動楔式閘閥 ZG541FX型法蘭連接傘齒輪楔式閘閥

一、襯氟閘閥概述

閘閥是一種常見的啟閉閥門，利用兩側面密封呈楔狀的閘板來接通或截?cái)喙苈分薪橘|(zhì)，楔式閘閥不允許微量開啟在管路中作節流裝置用，以免因高速流動的介質沖蝕而加快密封面的損壞。FEP(F46)、PCTFE(F3)襯氟閘閥適用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
一、閘閥的特點
1.閥體有扁體和圓體兩種形狀：GB閥門采用圓體，ANSI磅級閥門DN≤300Lb采用扁體，DN≥400Lb采用圓體，閥體、閥蓋的內腔和閘板、閥桿外表面等直接與介質接觸的部件，全部名襯FEP（F46）等氟塑料；
2.密封副為FPF（F46）/ FEP（F46）或其它材料組合，摩擦系數小，啟閉力矩低；
3.填料采用PTFE（F4）標準填料，密封性能好，維修更換方便；
4.帶有彈性的閘板，可補償閘板密封面與閥座密封面之間楔角偏差，吻合度好，密封效果理想；
5.介質可從兩側任意方向通過閘閥，適用于介質方向可能改變的管路上作用啟閉裝置。
二，基本型號
Z41F3型、Z41F46型和Z40F3、Z40F46型。
三、設計規范
遵循GB 12234/API6000標準
四、驅動方式
手動、電動、下齒輪、傘齒輪傳動。

二、襯氟閘閥基本型號

手動	Z41F3	Z40F3	蝸輪	Z441F3	Z440F3
手動	Z41F46	Z40F46	蝸輪	Z541F46	Z540F46
氣動	Z641F3	Z640F3	電動	Z941F3	Z940F3
氣動	Z641F46	Z640F46	電動	Z941F46	Z940F46

三、襯氟閘閥技術規范

設計標準	GB12234
結構長度	GB12221
法蘭標準	JB/T79-94
法蘭標準	GB9113.1-26
檢驗試驗	GB/T13927
驅動方式	手動、電動、氣動

四、襯氟閘閥　主要零部件材料表

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄閥
序號	零件名稱	Z	C	P	R	PL	RL
1	閥體/端蓋/閘板	HT250	WCB	CF8	CF8M	CF3	CF3M
2	閥桿	1Cr13	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	襯里/閥座	PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4)
4	填料/壓蓋	WCB		CF8	CF8M	CF3	CF3M
5	填料	PTFE(F4)		PTFE(F4)		PTFE(F4)
6	活節螺栓	35		1Cr17Ni2		1Cr17Ni2
7	閥桿螺母	ZCuAI10Fe3		ZCuAI10Fe3		ZCuAI10Fe3
8	緊固螺母	45		1Cr17Ni2		1Cr18Ni9Ti
9	螺母			0Cr18Ni9		0Cr18Ni9
10	手輪	WCB		WCB		WCB

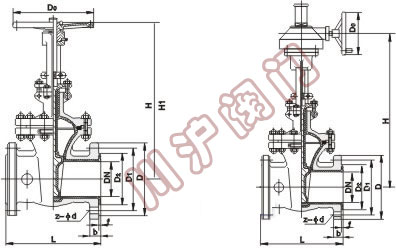

五、襯氟閘閥外型和連接尺寸

公稱通徑		標準值							參考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-Фd	W	D0	H	WT(Kg)
DN(mm)	NPS(inch)	PN0.6MPa
15	1/2	130	80	55	40	2	12	4-Ф12	100	100	120	5
20	3/4	150	90	65	50	2	14	4-Ф12	100	120	140	6
25	1	160	100	75	60	2	14	4-Ф12	120	130	150	7
32	11/4	180	120	90	70	2	16	4-Ф14	120	156	185	10
40	11/2	240	130	100	80	3	16	4-Ф14	160	165	205	18
50	2	250	140	110	90	3	16	4-Ф14	160	350	400	25
65	21/2	270	160	130	110	3	16	4-Ф14	180	370	435	30
80	3	280	185	150	125	3	18	4-Ф18	180	430	510	43
100	4	300	205	170	145	3	18	4-Ф18	220	495	595	58
125	5	325	235	200	175	3	20	8-Ф18	220	610	735	100
150	6	350	260	225	200	3	20	8-Ф18	240	670	820	115
200	8	400	315	280	255	3	22	8-Ф18	240	815	1015	145
250	10	450	370	335	310	3	24	12-Ф18	240	965	1215	230
300	12	500	435	395	362	4	24	12-Ф23	280	1140	1440	335
350	14	550	485	445	412	4	26	12-Ф23	280	1275	1625	540
400	16	600	535	495	462	4	28	16-Ф23	320	1445	1845	670
450	18	650	590	550	518	4	28	16-Ф23	320	1530	1980	780
500	20	700	640	600	568	4	30	16-Ф23	360	1725	2225	850

公稱通徑		標準值							參考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-Фd	D0	H	H1	WT(Kg)
DN(mm)	NPS(inch)	PN1.0MPa
15	1/2	130	95	65	45	2	14	4-Ф14	100	110	125	6
20	3/4	150	105	75	55	2	16	4-Ф14	100	120	140	7
25	1	160	115	85	65	2	16	4-Ф14	120	132	155	8
32	11/4	180	135	100	78	2	18	4-Ф18	120	156	185	11
40	11/2	240	145	110	85	3	18	4-Ф18	160	167	210	20
50	2	250	160	125	100	3	20	4-Ф18	160	358	410	28
65	21/2	270	180	145	120	3	20	4-Ф18	180	375	440	32
80	3	280	195	160	135	3	22	4-Ф18	180	435	515	45
100	4	300	215	180	155	3	22	8-Ф18	220	500	600	60
125	5	325	245	210	185	3	24	8-Ф18	220	615	740	110
150	6	350	280	240	210	3	24	8-Ф23	240	675	825	120
200	8	400	335	295	265	3	26	8-Ф23	280	820	1020	150
250	10	450	390	350	320	3	28	12-Ф23	320	970	1220	240
300	12	500	440	400	368	4	28	12-Ф23	320	1145	1445	340
350	14	550	500	460	428	4	30	16-Ф23	360	1280	1630	550
400	16	600	565	515	482	4	32	16-Ф25	400	1450	1850	680
450	18	650	615	565	532	4	32	20-Ф25	500	1538	1988	795
500	20	700	670	620	585	4	34	20-Ф25	500	1730	2230	880
PN1.6MPa
15	1/2	130	95	65	45	2	14	4-Ф14	120	110	130	7
20	3/4	150	105	75	55	2	16	4-Ф14	120	120	140	8
25	1	160	115	85	65	2	16	4-Ф14	120	135	160	9
32	11/4	180	135	100	78	2	18	4-Ф18	160	160	190	13
40	11/2	240	145	110	85	3	18	4-Ф18	160	170	220	25
50	2	250	160	125	100	3	20	4-Ф18	160	360	410	32
65	21/2	270	180	145	120	3	20	4-Ф18	180	380	440	38
80	3	280	195	160	135	3	22	8-Ф18	180	440	520	50
100	4	300	215	180	155	3	24	8-Ф18	240	500	600	68
125	5	325	245	210	185	3	26	8-Ф18	240	615	740	125
150	6	350	280	240	210	3	28	8-Ф23	280	680	830	170
200	8	400	335	295	265	3	30	12-Ф23	280	820	1020	210
250	10	450	405	355	320	3	32	12-Ф25	320	980	1230	260
300	12	500	460	410	375	4	34	12-Ф25	320	1150	1450	480
350	14	550	520	470	435	4	38	16-Ф25	400	1285	1635	620
400	16	600	580	525	485	4	40	16-Ф30	400	1455	1855	805
450	18	650	640	585	545	4	44	20-Ф30	500	1545	1990	880
500	20	700	705	650	608	4	46	20-Ф34	500	1735	2235	920

公稱通徑		標準值							參考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-Фd	D0	H	H1	WT(Kg)
DN(mm)	NPS(inch)	PN2.5MPa
15	1/2	130	95	65	45	2	16	4-Ф14	120	110	130	8
20	3/4	150	105	75	55	2	16	4-Ф14	120	120	140	9
25	1	160	115	85	65	2	16	4-Ф14	160	135	160	10
32	11/4	180	135	100	78	2	18	4-Ф18	160	160	190	14
40	11/2	240	145	110	85	3	18	4-Ф18	180	170	220	28
50	2	250	160	125	100	3	20	4-Ф18	180	360	410	36
65	21/2	270	180	145	120	3	22	8-Ф18	240	380	440	45
80	3	280	195	160	135	3	22	8-Ф18	240	440	520	58
100	4	300	230	190	160	3	24	8-Ф23	280	500	600	76
125	5	325	270	220	188	3	28	8-Ф25	280	615	740	143
150	6	350	300	250	218	3	30	8-Ф25	320	680	830	178
200	8	400	360	310	278	3	34	12-Ф25	320	820	1020	243
250	10	450	425	270	332	3	36	12-Ф30	400	980	1230	275
300	12	500	485	430	390	4	40	16-Ф30	400	1150	1450	520
PN4.0MPa
15	1/2	130	95	65	46	2	14	4-Ф14	160	220	240	9
20	3/4	150	105	75	56	2	16	4-Ф14	180	256	280	12
25	1	160	115	85	65	3	16	4-Ф14	180	275	305	14
32	11/4	180	140	100	76	3	18	4-Ф18	200	285	318	16
40	11/2	200	150	110	84	3	18	4-Ф18	200	320	36 5	29
50	2	250	165	125	99	3	20	4-Ф18	280	371	425	33
65	21/2	280	185	145	118	3	22	8-Ф18	280	393	463	46
80	3	310	200	160	132	3	24	8-Ф18	320	455	5 35	53
100	4	350	235	190	156	3	24	8-Ф22	360	551	660	80
125	5	400	270	220	184	3	26	8-Ф26	400	634	755	128
150	6	450	300	250	211	3	28	8-Ф26	400	708	860	155
200	8	550	375	320	284	3	34	12-Ф30	450	858	1060	265
250	10	650	450	385	315	3	38	12-Ф33	560	1015	1270	370
300	12	750	515	450	409	4	42	16-Ф33	640	1200	1580	550
