      一、安全溢流閥  AY42H、YA802Y-160/250/400/600


      AY42H、YA802Y型安全溢流閥可用于高壓注水泵站的管路上，作為超壓保護裝置。



      二、安全溢流閥  主要性能規范





    型號
    公稱壓力
    開啟壓力分級
    工作溫度（℃）
    適用介質




    AY42H-160 YA802Y-160
    16.0
    6.3～16.0
    200
    水、油品等




    AY42H-250 YA802Y-250
    25.0
    10.0～25.0




    AY42H-400 YA802Y-400 YA802Y-600
    40.0-60.0
    20.0～60.0






      三、安全溢流閥  主要零部件材料





    NO.
    零件名稱
    材料




    1
    閥體
    碳鋼




    2
    閥座
    不銹鋼




    3
    閥瓣
    不銹鋼




    4
    閥蓋
    焊接件




    5
    彈簧
    50CrVA

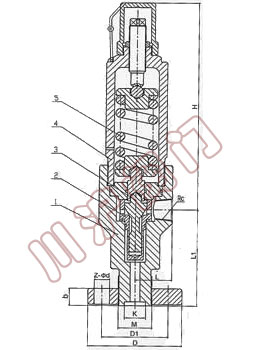

      四、安全溢流閥  外形尺寸和連接尺寸






      型號
      公稱通徑
      尺寸




      Rc
      ZG
      L
      L1
      ≈H



      YA802Y-600
      15
      1/2"
      1/2"
      52
      90
      250




      25
      1"
      1"
      52
      113
      275




      40
      11/2"
      11/2"
      52
      157
      336











      型號
      公稱通徑
      尺寸




      D
      D1
      K
      M
      Z-￠d
      b
      L
      L1
      Rc
      ≈H




      AY42H-160 AY42H-250 AY42H-400
      15
      135
      95
      25
      M48×2
      4-22
      25
      65
      140
      1/2"
      329




      25
      165
      115
      30
      M52×2
      6-26
      28
      80
      150
      1"
      447




      25
      200
      145
      38
      M80×3
      6-29
      40
      90
      180
      11/2"
      485




      32
      225
      170
      42
      M100×3
      6-33
      50
      100
      200
      21/2"
      570
